Voici le diaporama proposé par Frédéric Morin, architecte-conférencier, sur l'histoire de l'architecture chrétienne en Normandie, dessinant l'évolution des techniques de construction depuis l'Antiquité romaine jusqu'au XIIIe siècle :



Par le traité de Saint-Clair-sur-Epte en 911, le pouvoir carolingien avait cédé ses riches terres normandes aux envahisseurs vikings pour limiter leurs razzias.
Christianisés, les descendants des Vikings ont conquis l'Angleterre avec le duc Guillaume le Conquérant depuis sa Normandie, à une époque où toutes les fortifications étaient de bois. Ces Normands ont aussi forgé un art de bâtir à la mesure de leur audace en écrivant en Normandie les premières pages de l'architecture gothique et des voûtes d'arêtes sur croisées d'ogives, lancées grâce à leurs charpentiers (de marine).

Sur le modèle basilical transmis de l'Antiquité par les moines Bénédictins, seules les églises offraient des murs de pierre portant les charpentes apparentes des nefs comme à Jumièges (1040) : l'abside se distinguait d'une coupole en cul-de-four. Les charpentiers romans, issus en Normandie du milieu naval, ont su collaborer avec tailleurs de pierre et maçons pour couvrir de pierre les nefs des abbatiales de Lessay (v.1098), celles de Caen (fondées v.1060 mais voûtées de 1120 à 1130) et St-Martin de Boscherville (1140-1155) avant la cathédrale Notre-Dame de Rouen (1235).
Une belle ingéniosité qui a inspiré bien des constructeurs qui ont conduits leurs expériences dans de modestes édifices aujourd'hui décrits comme l'Ecole de Lessay dans la presqu'île du Cotentin...
Ces édifices remarquables décrivent une tradition d'innovation constructive antérieure au développement de l'art gothique français, au service de la Foi chrétienne.

Architecture chrétienne en Normandie :
évolution des techniques de construction et des espaces religieux
depuis l'Antiquité romaine jusqu'au XIIIe siècle,
et notamment le passage du Roman au Gothique :
LES ABBATIALES DE JUMIEGES :
ST-PIERRE + NOTRE-DAME (76)
de 654 à 1362

Le site abbatial bénédictin de Jumièges est l'un des plus importants de la vallée de la Seine. Les ruines de l'abbatiale Notre-Dame y sont particulièrement spectaculaires, mais sont loin d'être les seules de l'ensemble. Celui-ci fut fondé par saint Philibert (616-684) en 654 avec deux églises, l'une Saint-Pierre réservée aux moines et l'autre Notre-Dame beaucoup plus vaste, accueillant également la communauté des laïcs. Celles-ci furent restaurées après les dévastations des Vikings en 841. L'abbatiale Notre-Dame fut consacrée en 1067 par l'archevêque de Rouen Maurille (av. 1000-1055-1067) en présence du roi d'Angleterre Guillaume le Conquérant (1028-1066-1087) et puis elle est complétée notamment par un choeur gothique au XIIIe s. (aujourd'hui détruit) et un cloître au XVIe s :


Note importante : la plus grande partie des plans et dessins de ces différentes pages sont ceux de Philippe GAVET, documents qu'il a généreusement mis en ligne sur son site internet
« Si l'Art m'était conté » à l'adresse :
https://www.philippe-gavet.eu/philippe-gavet/
dont je recommande la consultation attentive.
La somme des connaissances recueillies par cet historien-architecte est colossale et les documents publiés infiniment précieux. Qu'il en soit ici remercié et honoré !


Voici une carte localisant les principales dépendances détenues par l'Abbaye de Jumièges, dont la richesse s'est encore accrue après que le duc de Normandie fut devenu roi d'Angleterre en 1066 :

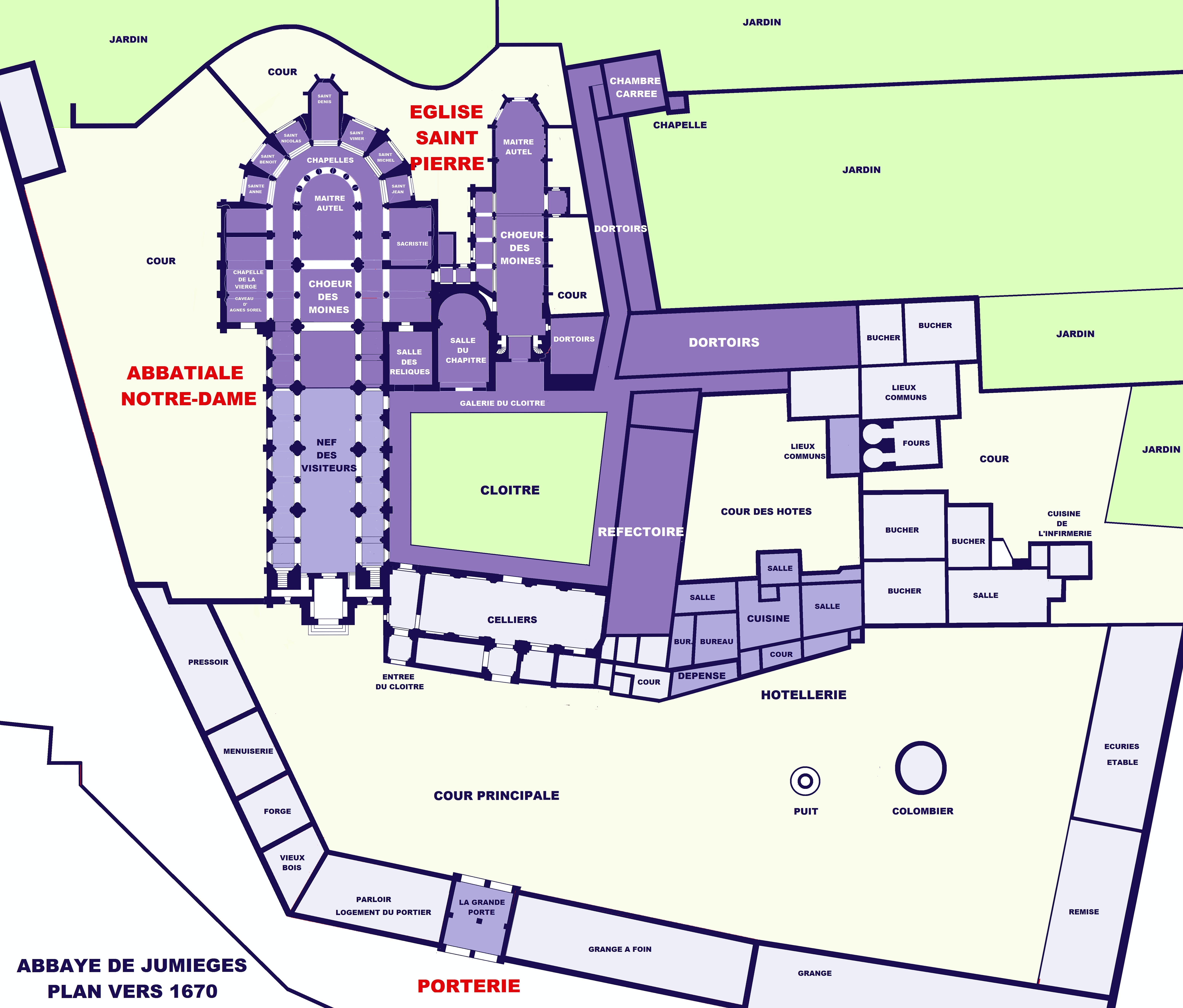

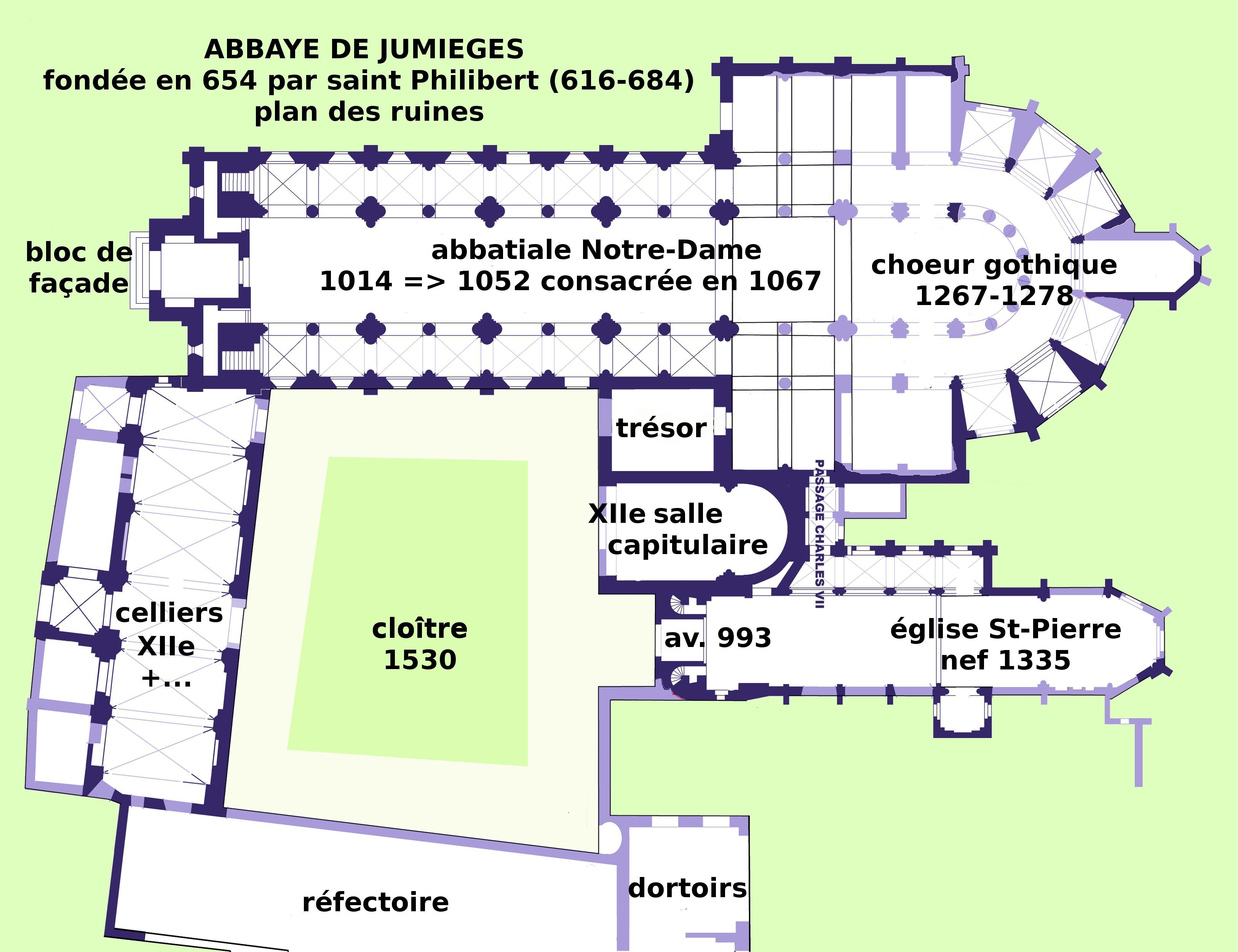

Plan et identification des ruines de l'abbaye : les parties les plus anciennes sont le bloc d'entrée de l'église Saint-Pierre avant 993 (la nef en a été refaite en 1335) :

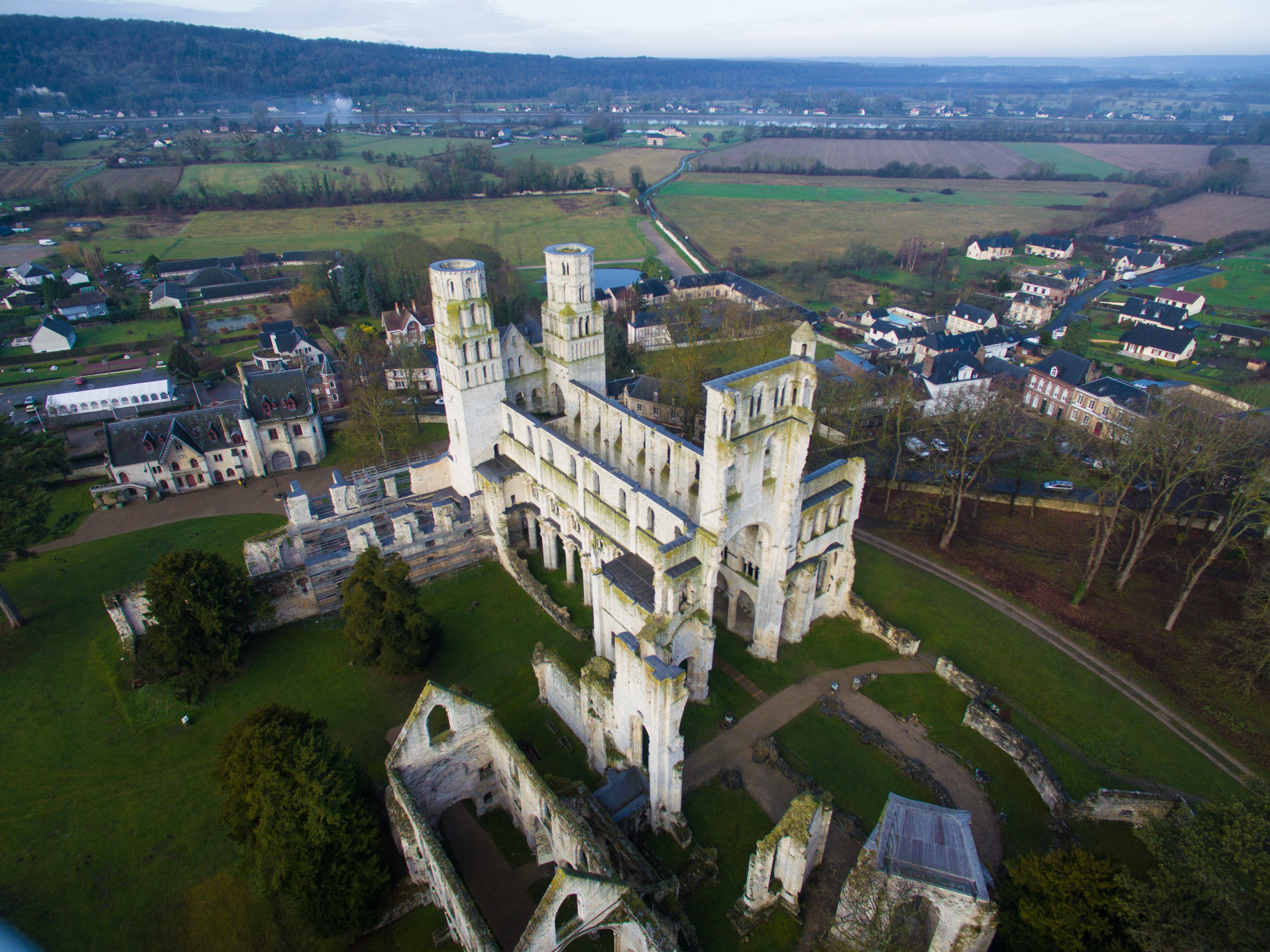

Vue aérienne des vestiges : en bas au milieu les ruines de Saint-Pierre, en bas à droite le choeur gothique détruit de Notre-Dame dont la nef et les deux tours du massif occidental sont encore en (très) belle élévation :

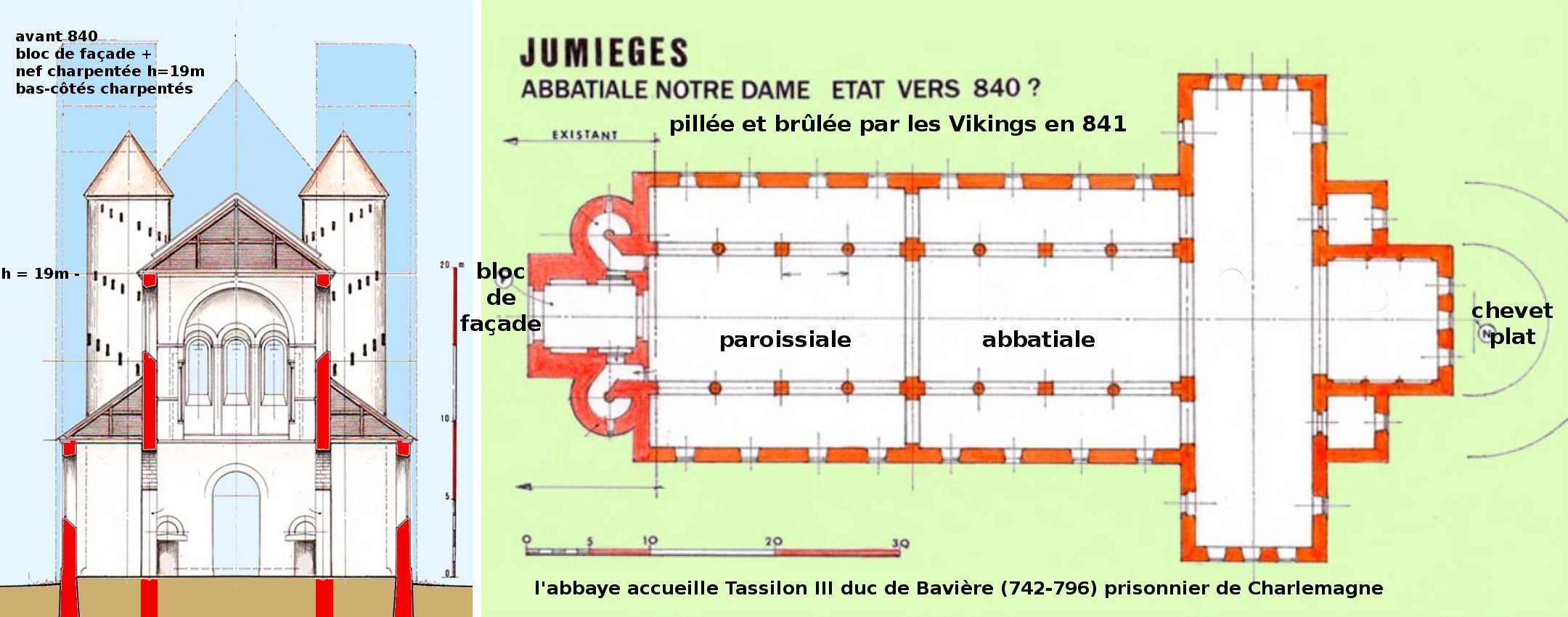

Restitution de l'abbatiale Notre-Dame entre 780 et 841 (date de la dévastation par les Vikings), plan et section transversale par Philipe Gavet. Conformément aux usages pré-romans, le chevet est plat (plus facile à couvrir d'une charpente) et la façade occidentale est aménagée d'un bloc de façade à la mode carolingienne. L'abbaye accueille Tassilon III duc de Bavière (742-796) et son fils, tous-deux prisonniers de Charlemagne. La tribune du bloc de façade permettait de les accueillir dignement :

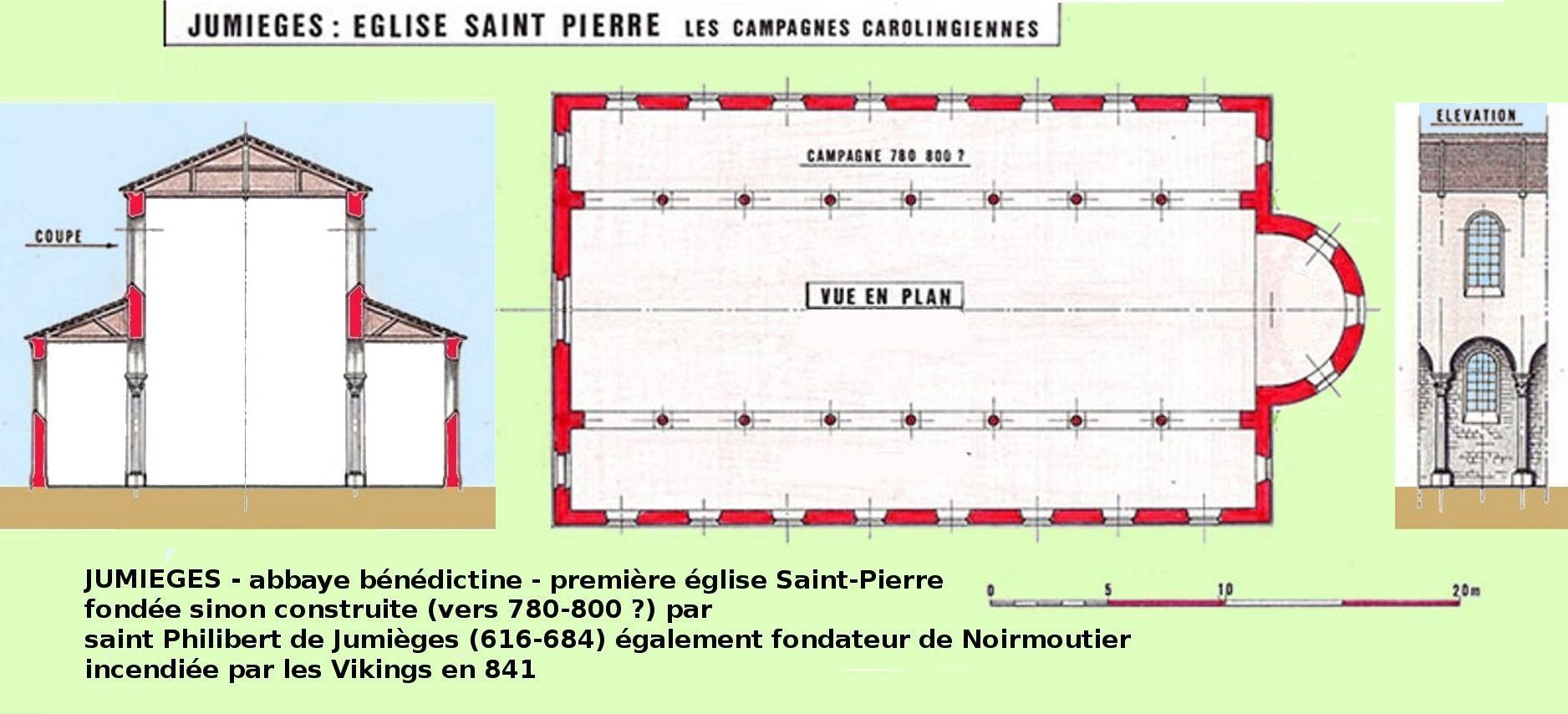

Restitution de l'abbatiale Saint-Pierre, plan et section transversale par Philipe Gavet. Typique des constructions carolingiennes, cette basilique charpentée fort simple semble avoir été construite vers 790-800, avant d'être dévastée en 841 par les Vikings.

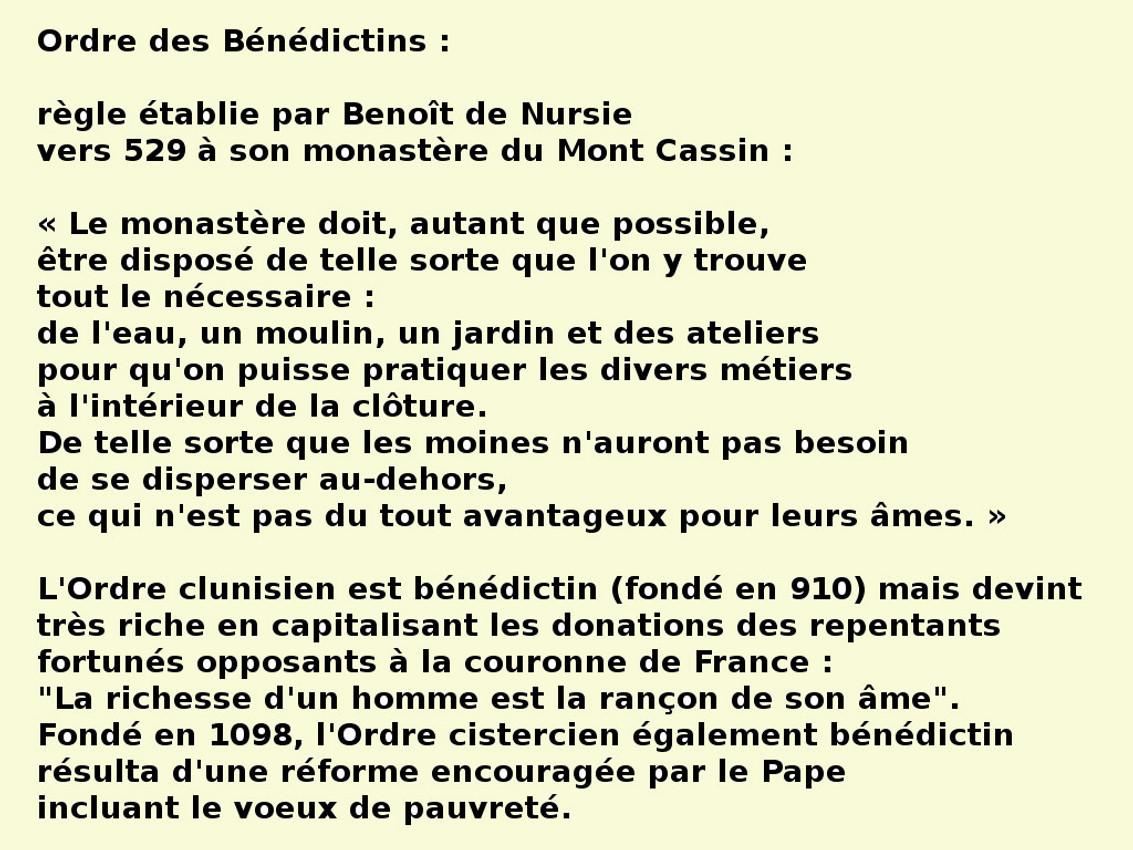

Cette petite église permettait aux moines bénédictins de se tenir à l'écart de la vie du monde laïc, conformément à la Règle édictée par saint Benoît en son monastère du Mont-Cassin en 529 :

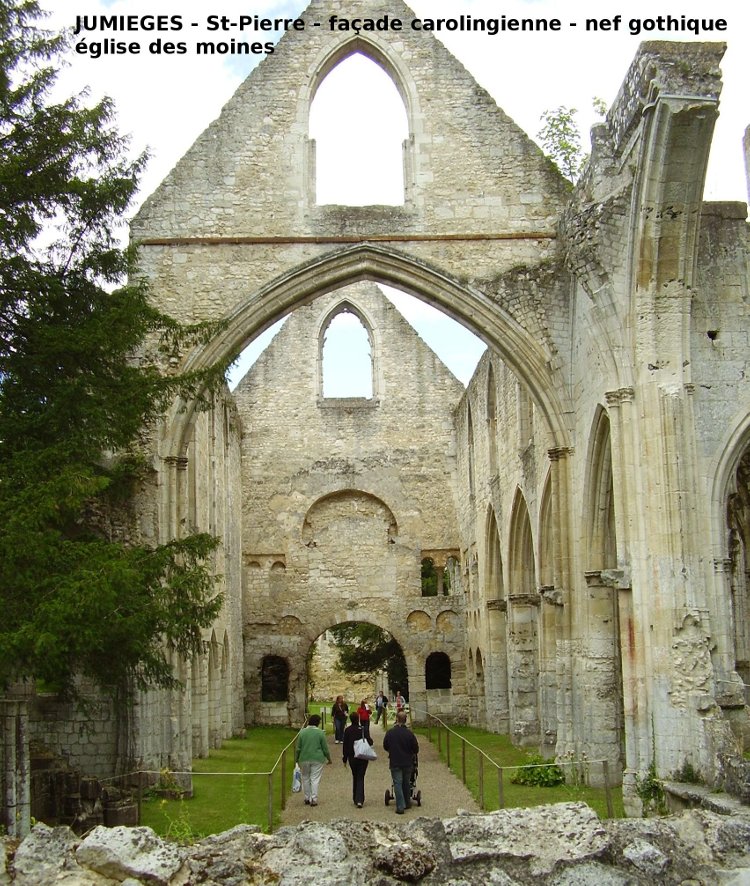

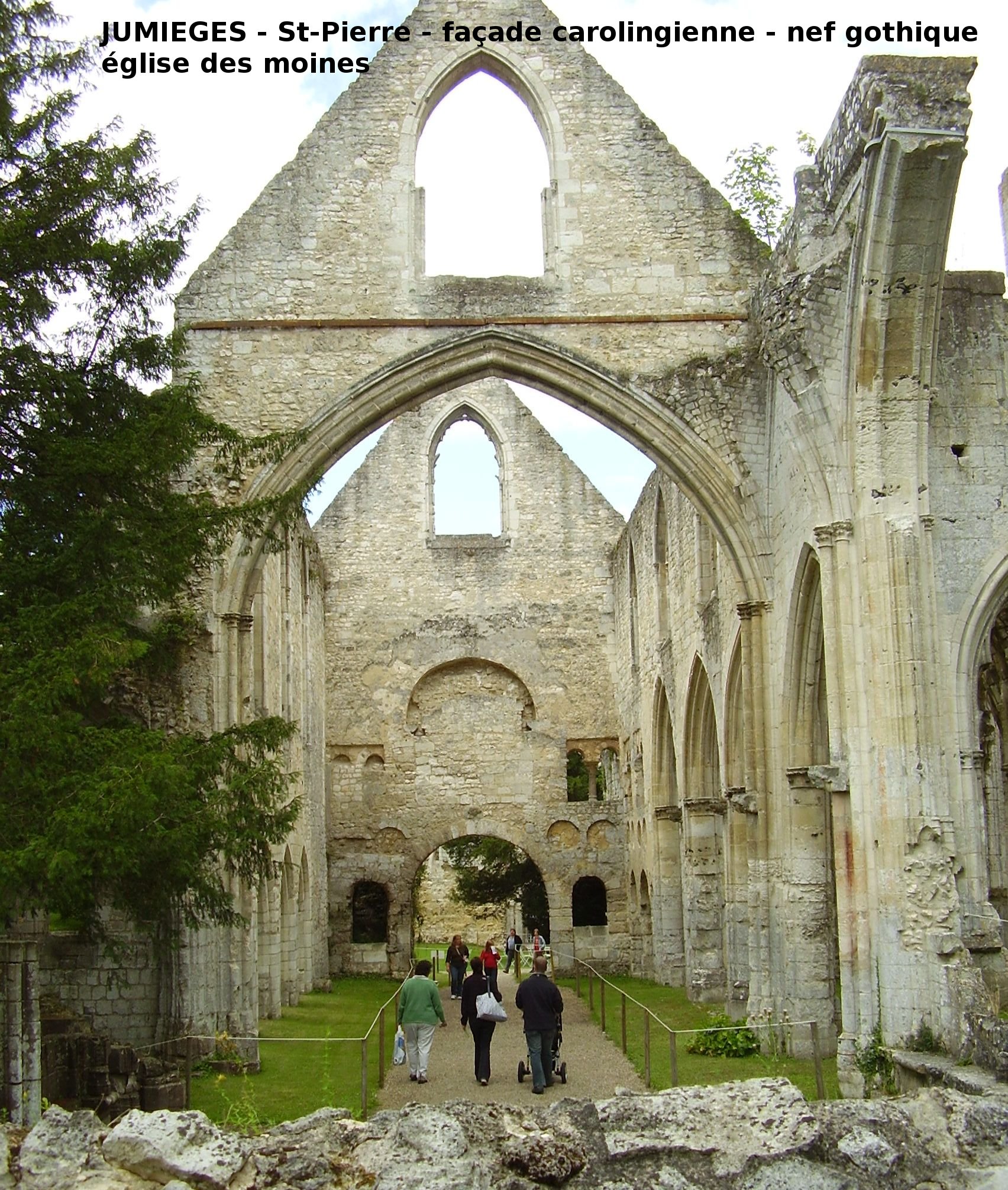

Remontant à la rénovation carolingienne initiée par le duc de Normandie Guillaume Longue-Epée (v.900-942) après les destructions des Vikings, le revers du bloc de façade ouest carolingien est visible au-travers de l'arc triomphal gothique :

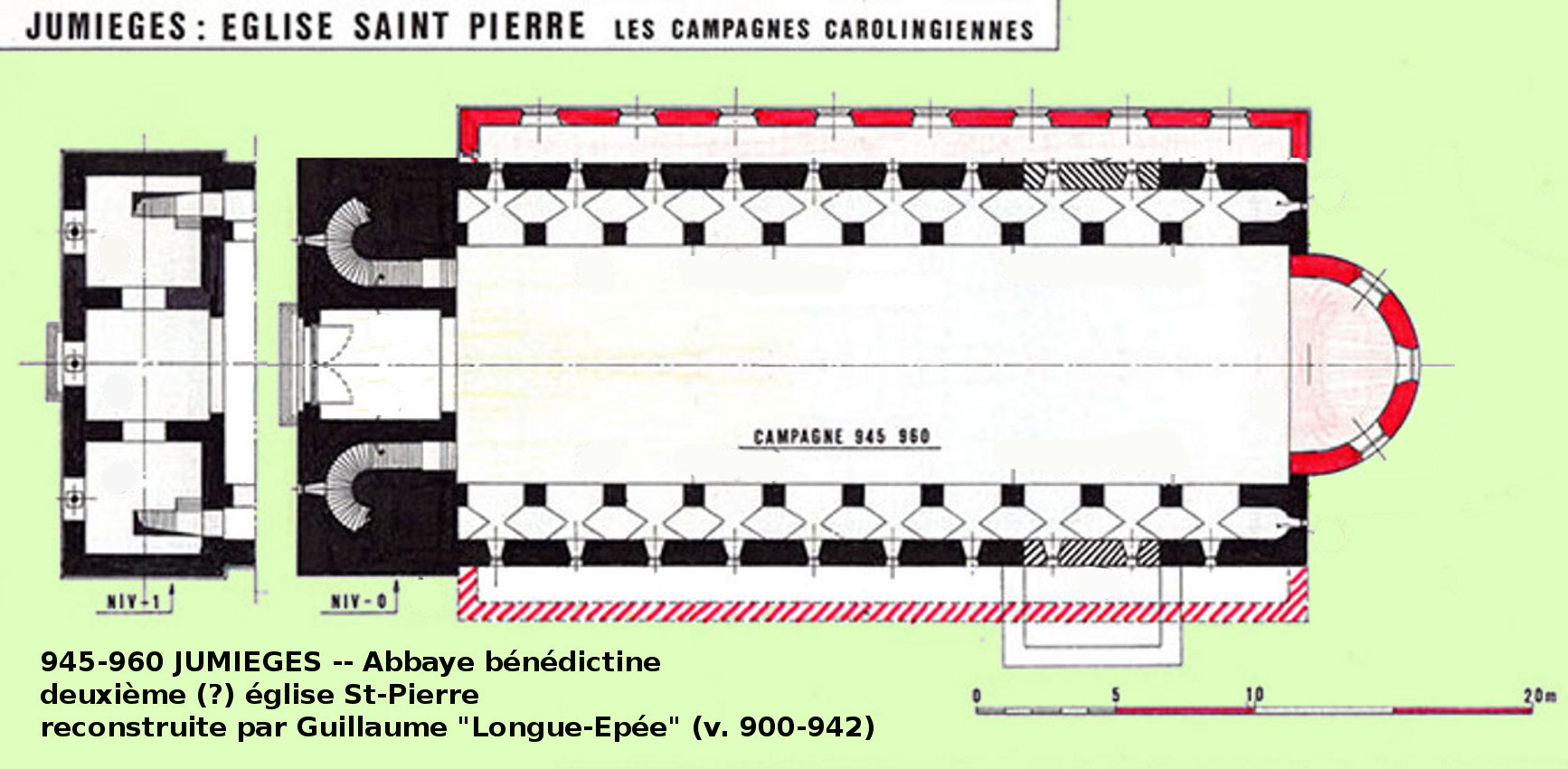

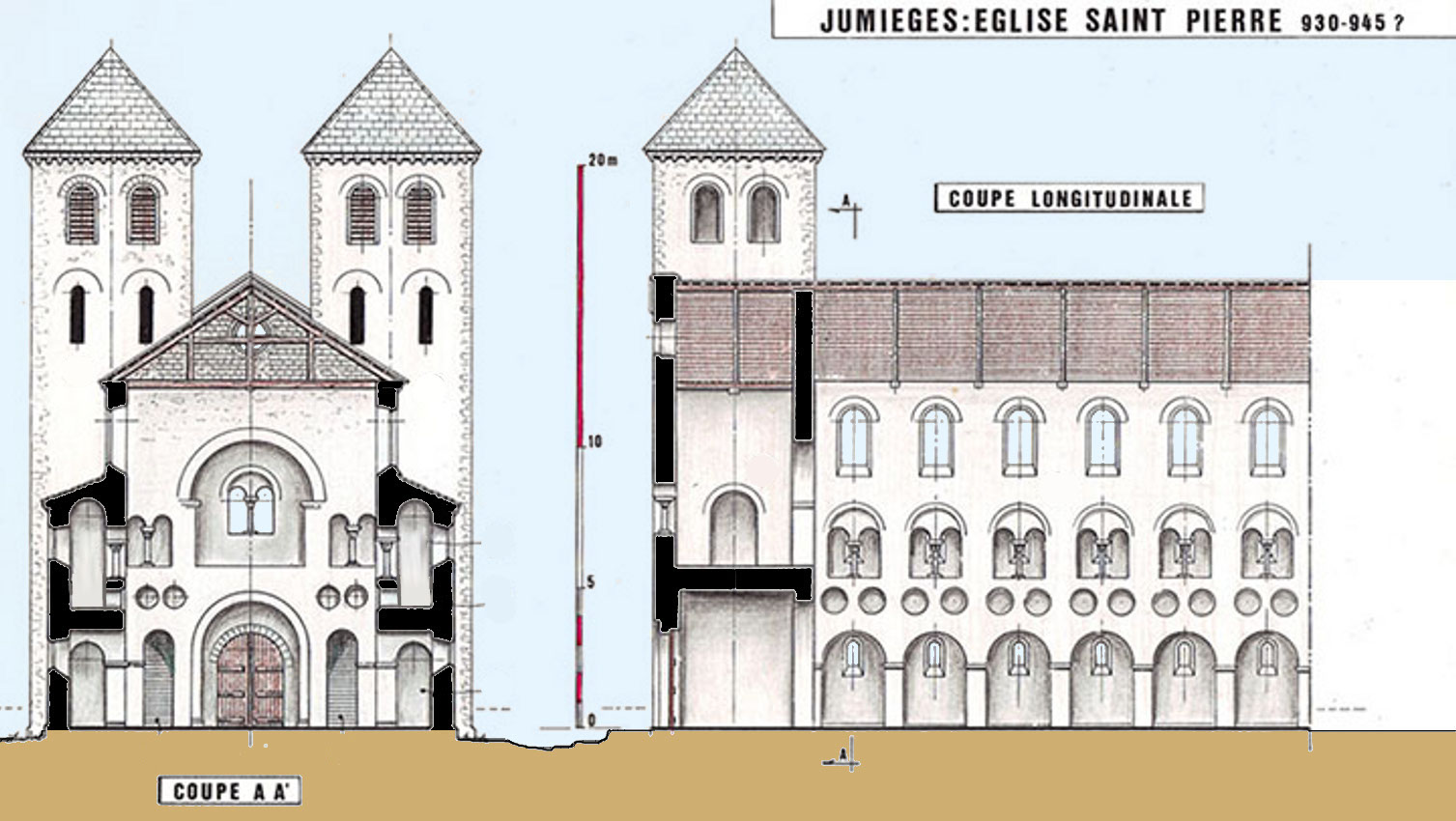

Restitution par Philippe Gavet des plans et sections longitudinale et transversale montrant le revers de façade carolingienne de l'église Saint-Pierre, celle des moines réinstallés par Guillaume Longue-Epée après 941, avec ses tribunes et sa salle supérieure du bloc de façade entre les tours. La nef est plus étroite que celle de la première basilique (en rouge) :

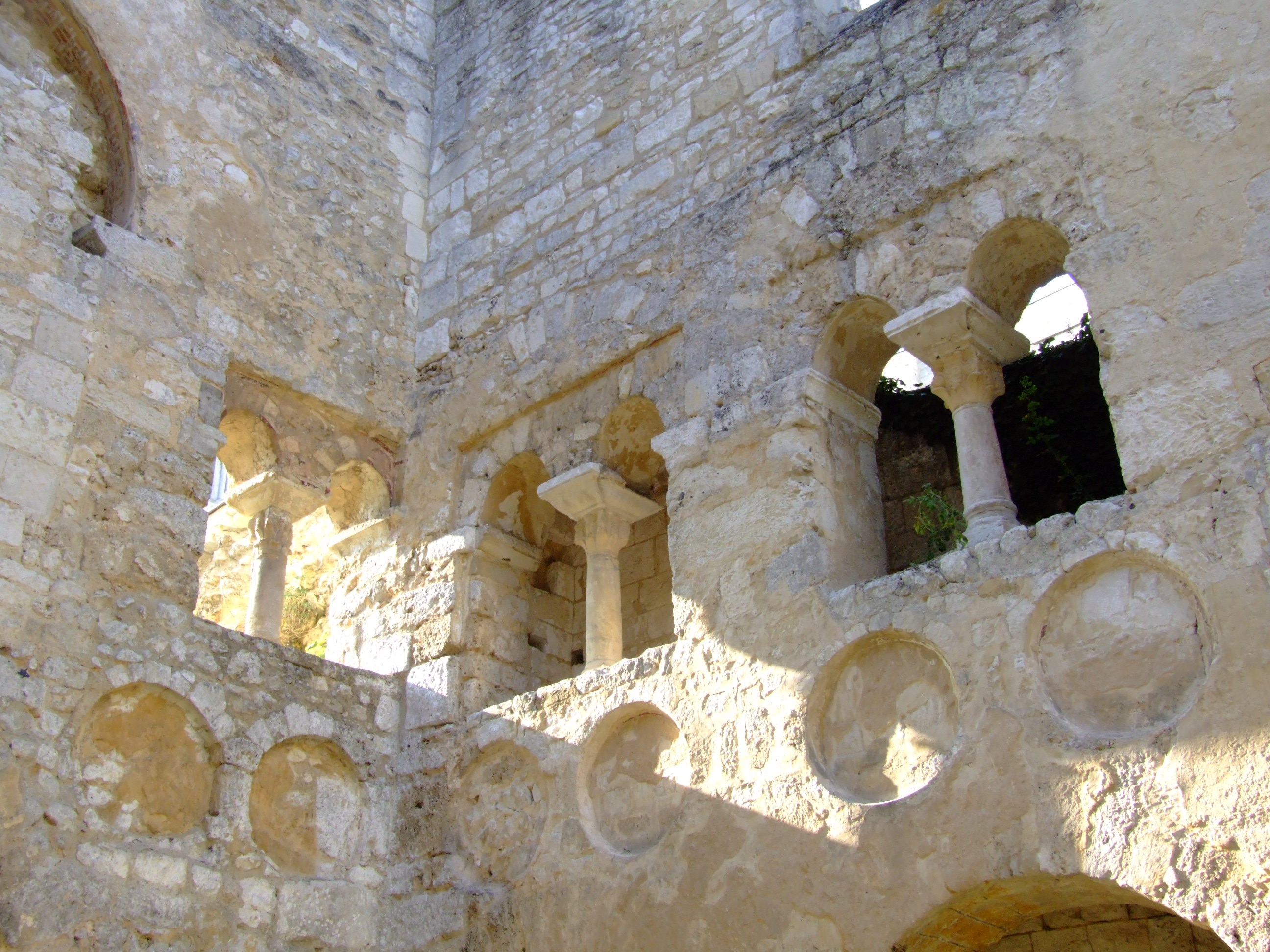

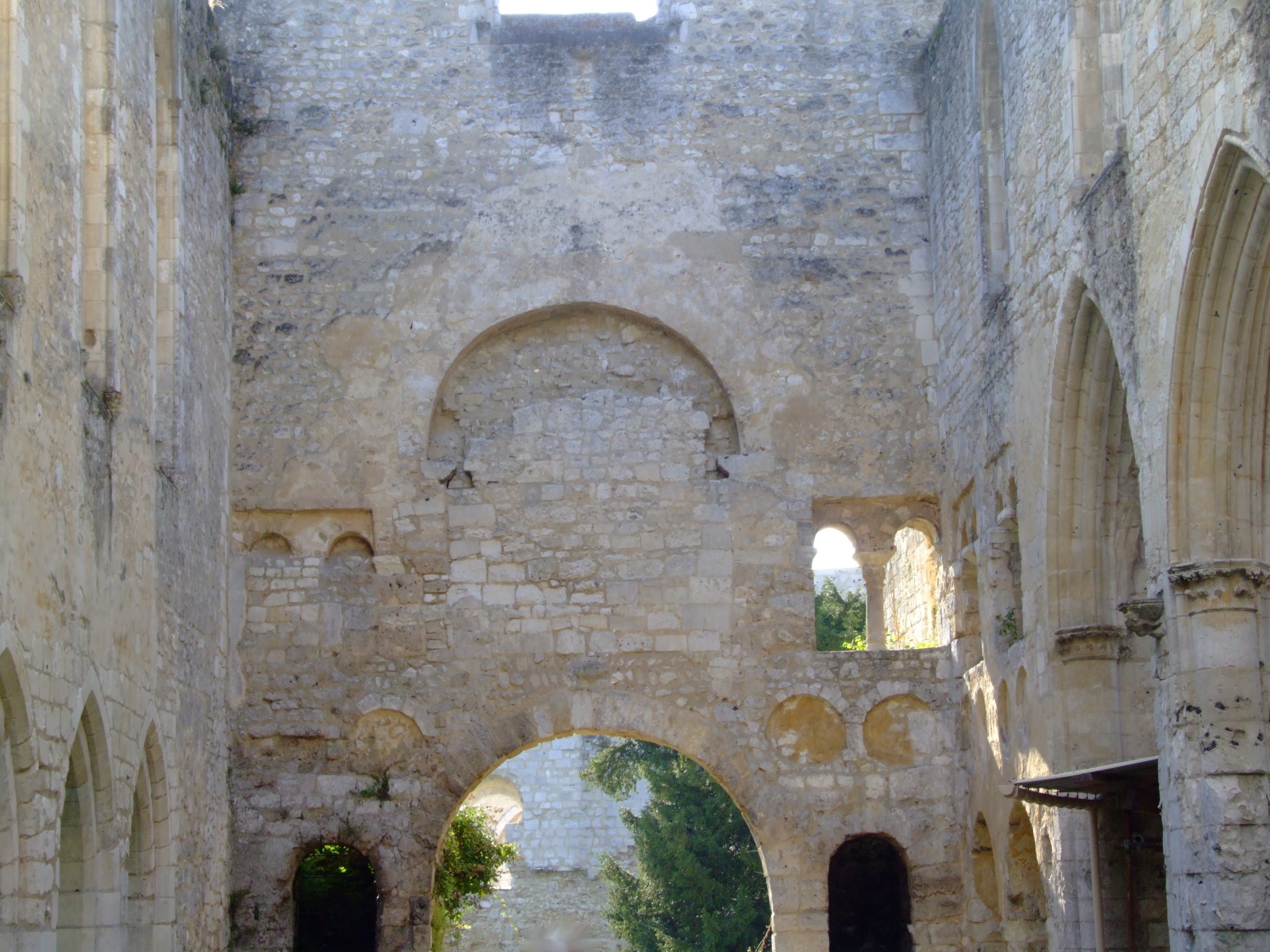

Les vestiges carolingiens du revers de façade : le grand arc de la salle à l'étage a été obturé :

Les arcatures géminées de la tribune nord de la nef carolingienne :



Vue aérienne des vestiges : en bas au milieu les ruines de Saint-Pierre, en bas à droite le choeur gothique détruit de Notre-Dame dont la nef et les deux tours du massif occidental sont encore en (très) belle élévation :

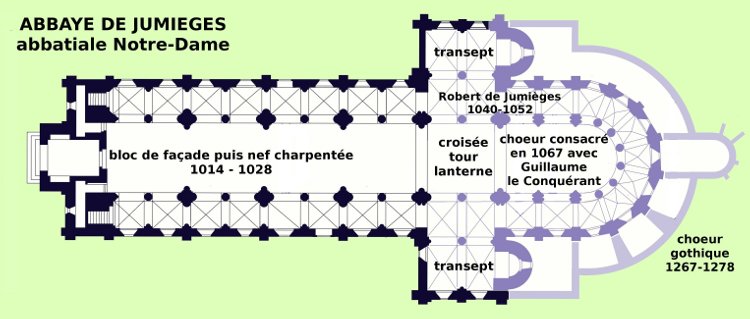

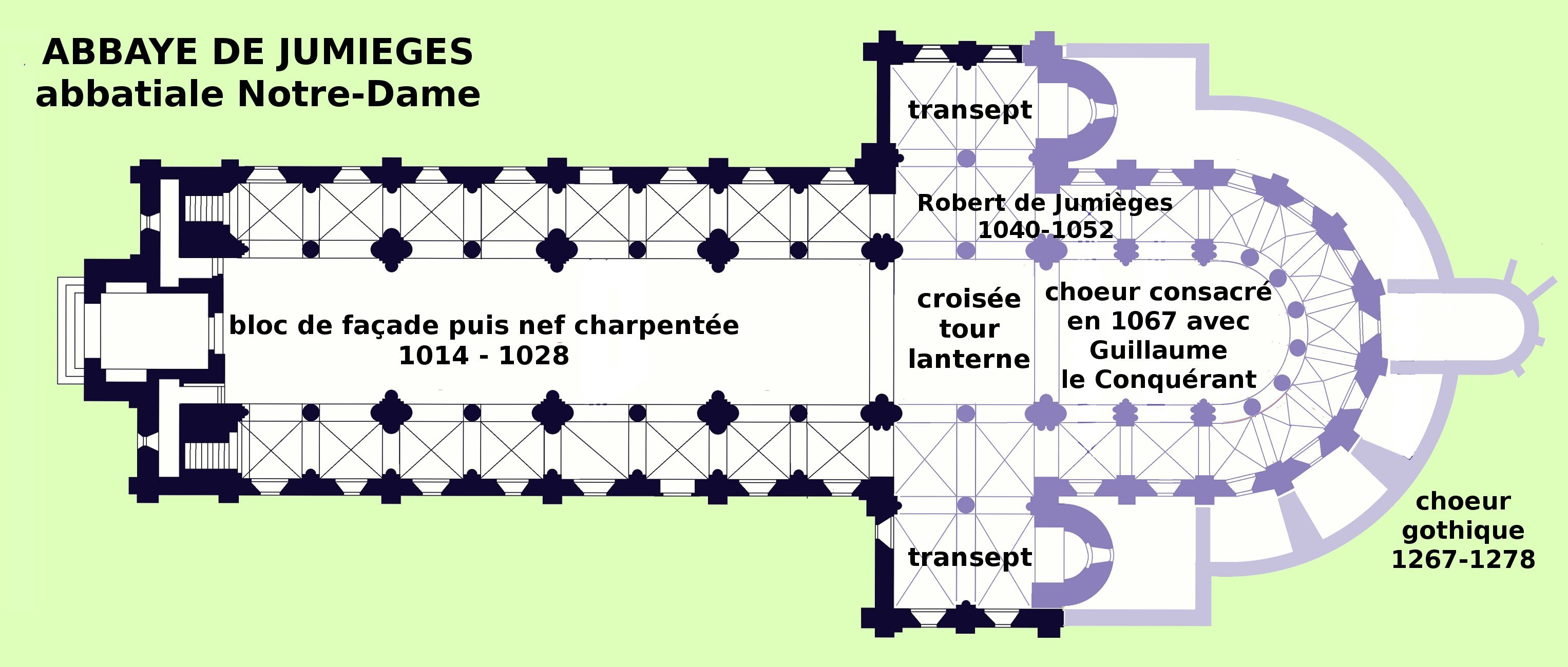

plan des différentes phases du chantier entre la reprise du bloc de façade et la nef charpentée entre 1014 et 1028 (en noir), complétée par les transepts et la croisée puis un nouveau choeur, de 1040 à 1052 par Robert de Jumièges (en violet foncé) avec la dédicace en 1067 par Maurille archevêque de la cathédrale de Rouen, en présence de Guillaume roi d'Angleterre arrière-petit-fils de Guillaume Longue-Epée déjà cité :

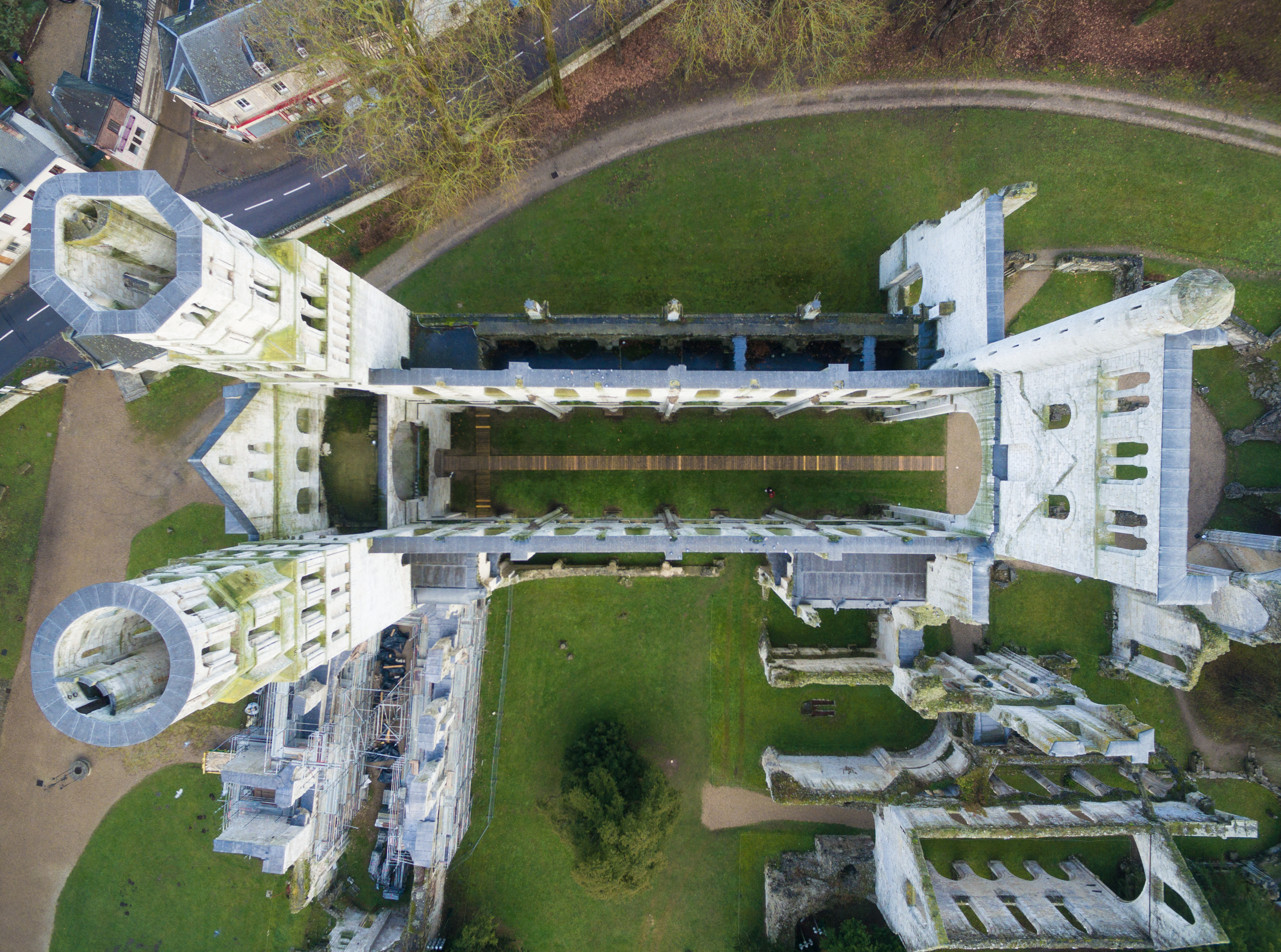

Vue aérienne de la nef de Notre-Dame entre les deux tours du massif occidental et la tour-lanterne de la croisée de transept :

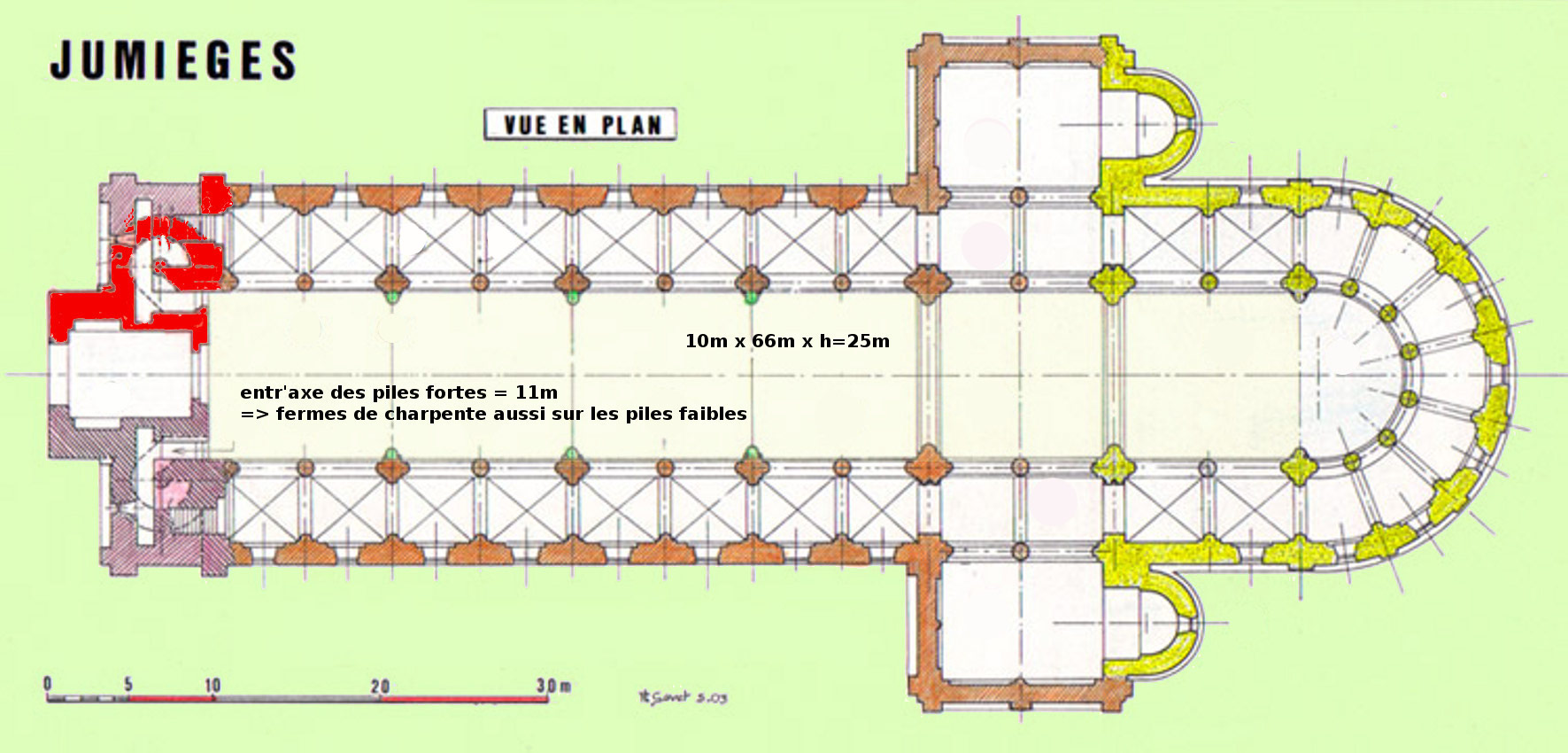

Restitution du plan de l'abbatiale romane Notre-Dame par Philipe Gavet. A partir de 780, les premiers éléments du bloc de façade (en rouge ) ont été complétés vers 1014 (en rose hachuré) par l'abbé Thierry jusqu'en 1027. Celui-ci reprend la nef (en orange) sur les bases de la basilique antérieure avec la même alternance piles fortes / piles faibles. Large de 10m, la nef est bordée de bas-côtés voûtés d'arêtes surmontés de tribunes elles-aussi voûtées d'arêtes, et s'arrête sur l'arc triomphal de la croisée. L'abbé Robert de Jumièges poursuit le chantier à partir de 1037 en complétant la croisée de transept, les absidioles et l'abside axiale à simple déambulatoire sans chapelles (en jaune), jusqu'à sa mort en 1057 :

L'alternance des piles laisse un entr'axe de 11 mètres entre les piles fortes, ce qui impose que des fermes de charpente s'appuient aussi sur les piles faibles, voire encore entre elles suivant la section des pannes disponibles.
Le volume de cette nef prolongée jusqu'aux travées de choeur est considérable, avec ses 10m de large, 25m de haut sur 66m de long jusqu'à l'abside : c'est grandiose !

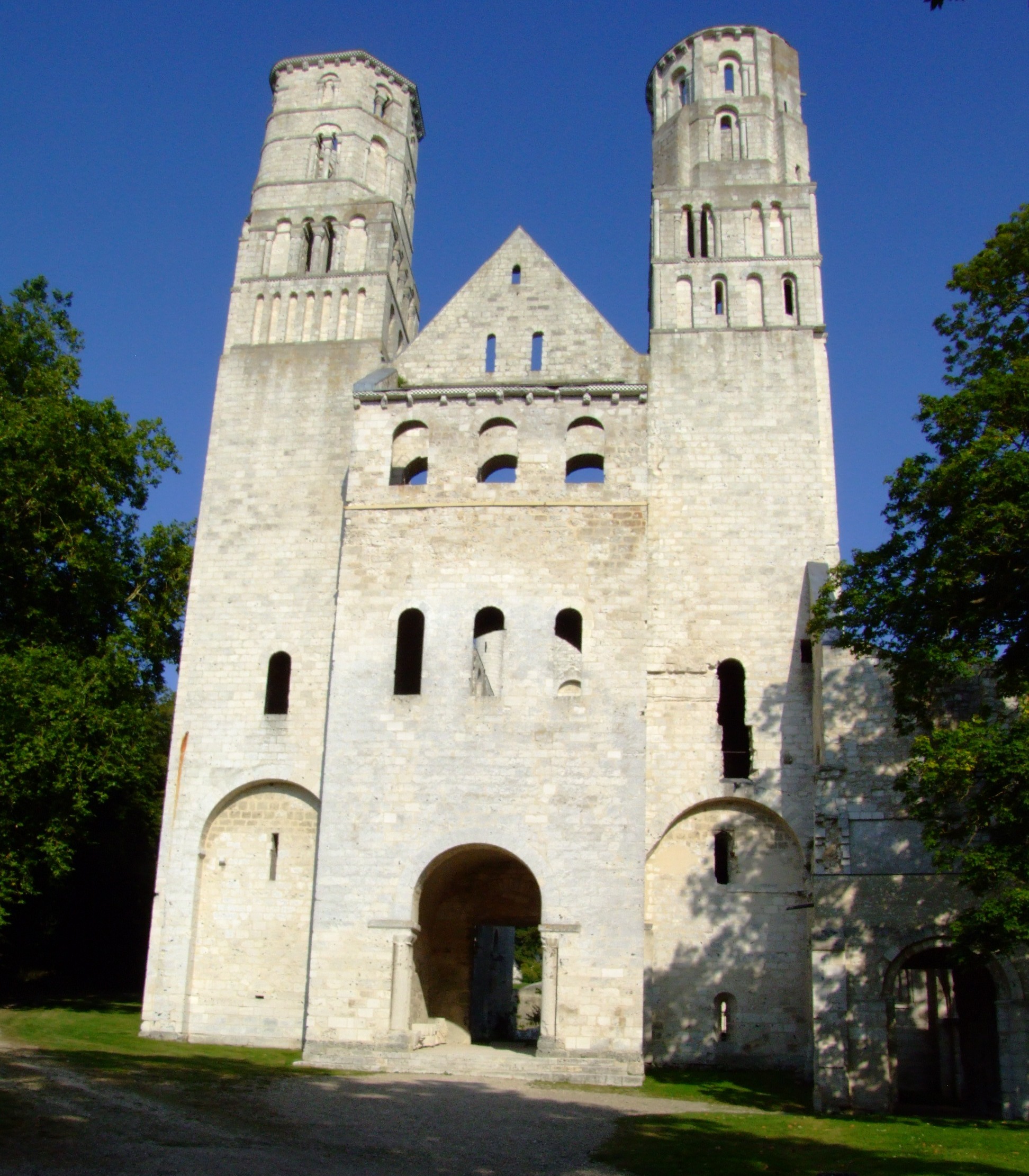

Vestige de la tradition carolingienne très vivante en Allemagne, le bloc de façade occidental est encadré par deux tours hautes de 46m environ. Au-dessus du portail s'ouvrent les trois fenêtres étroites de la tribune princière dite « Kaiser Saal » outre-Rhin : voilà avec certitude la partie remise en état par l'abbé Thierry.
Au-dessus sont les trois fenêtres plus larges qui correspondent aux fenêtres hautes de la nef :

Les sommets de ces tours adoptent un plan octogonal et un ensemble de dispositions décoratives plus élaborées probablement dues à l'abbé Robert de Jumiège à partir de 1037 :

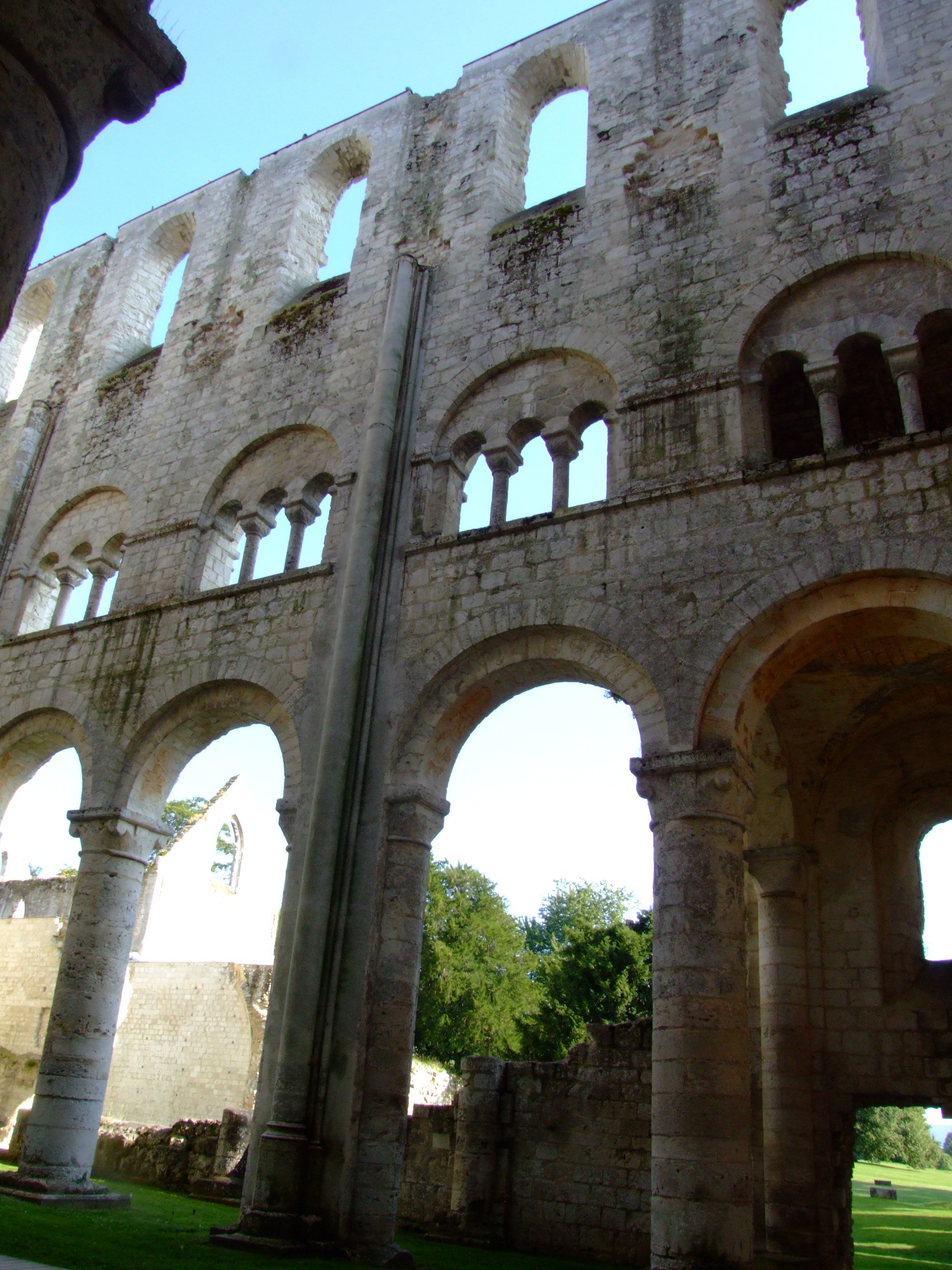

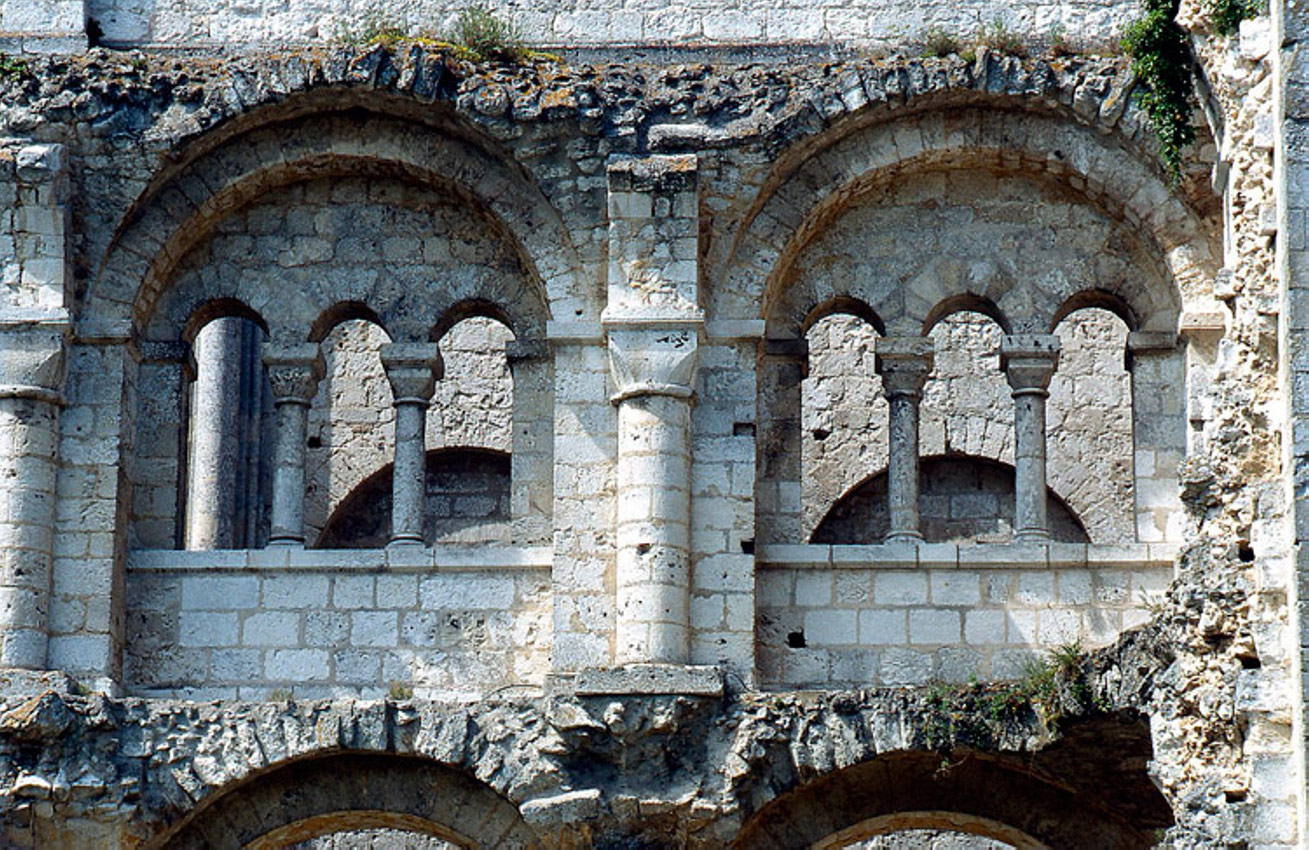

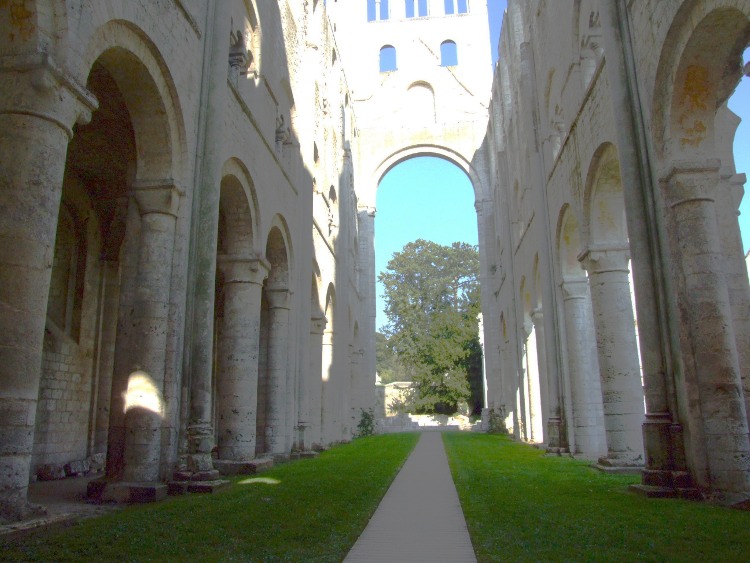

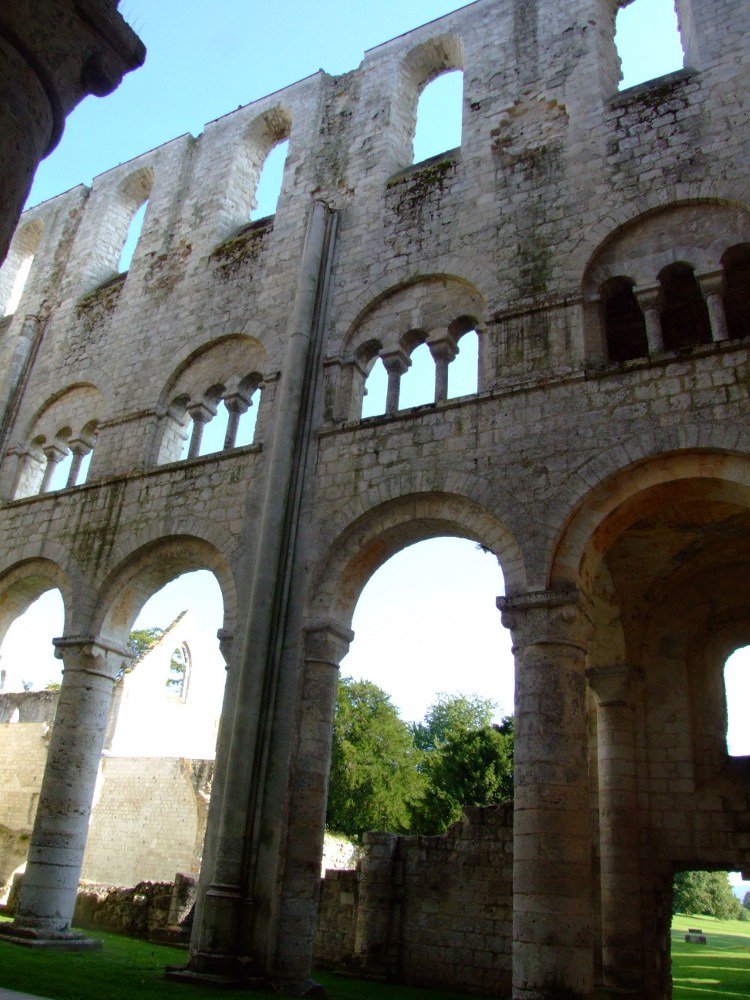

La nef est essentiellement due à l'abbé Thierry. Au-dessus des grandes arcades des bas-côtés voûtés d'arêtes s'ouvrent les tribunes elles-aussi voûtées d'arêtes. Le troisième niveau de l'élévation = les fenêtres hautes de la nef sont séparées des arcatures des tribunes par un mur lisse corrrespondant au comble de la charpente des tribunes, formant une bande horizontale que l'on prendra plus tard l'habitude d'orner d'une arcature souvent aveugle = le triforium qui est ici absent :

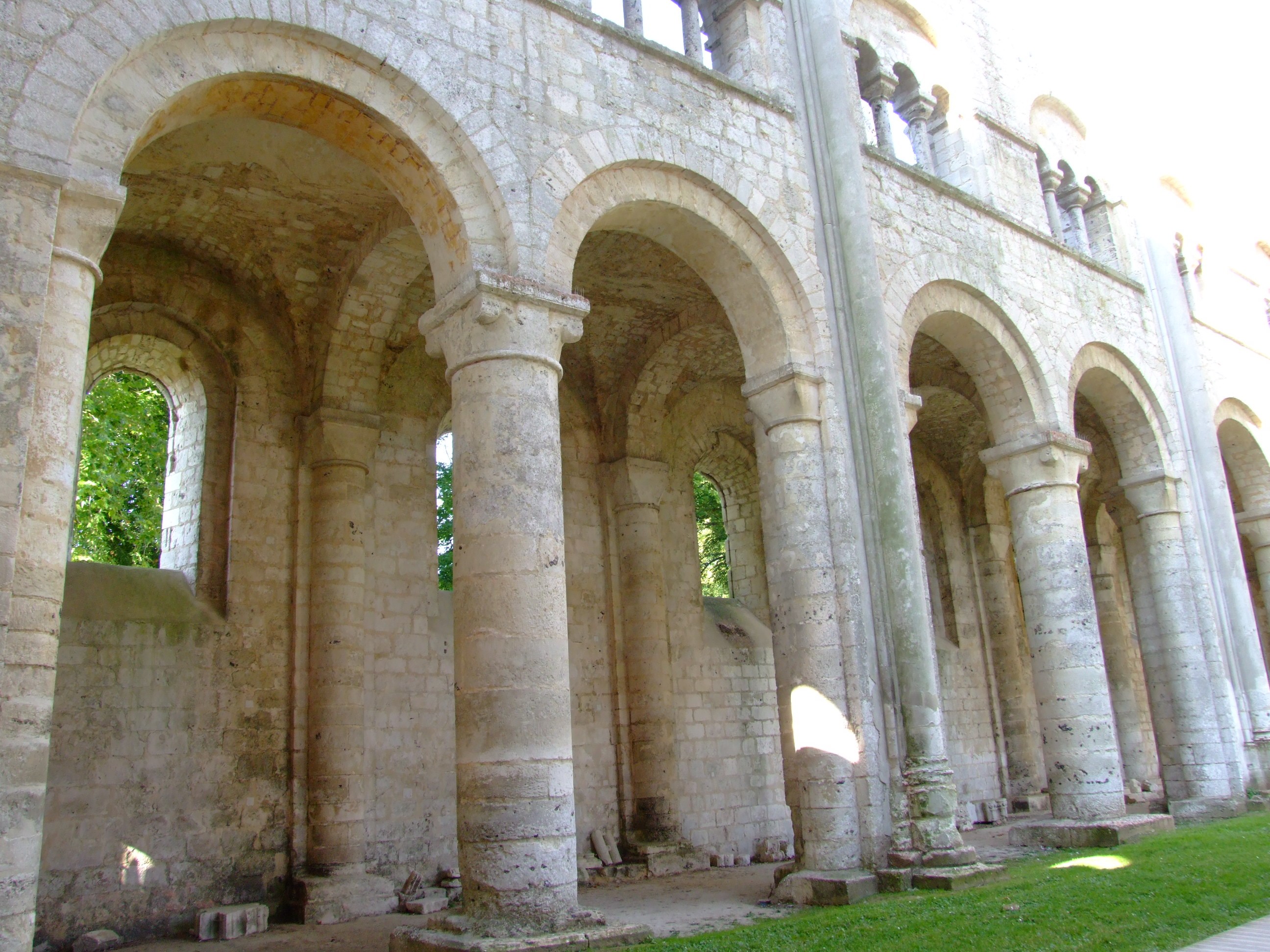

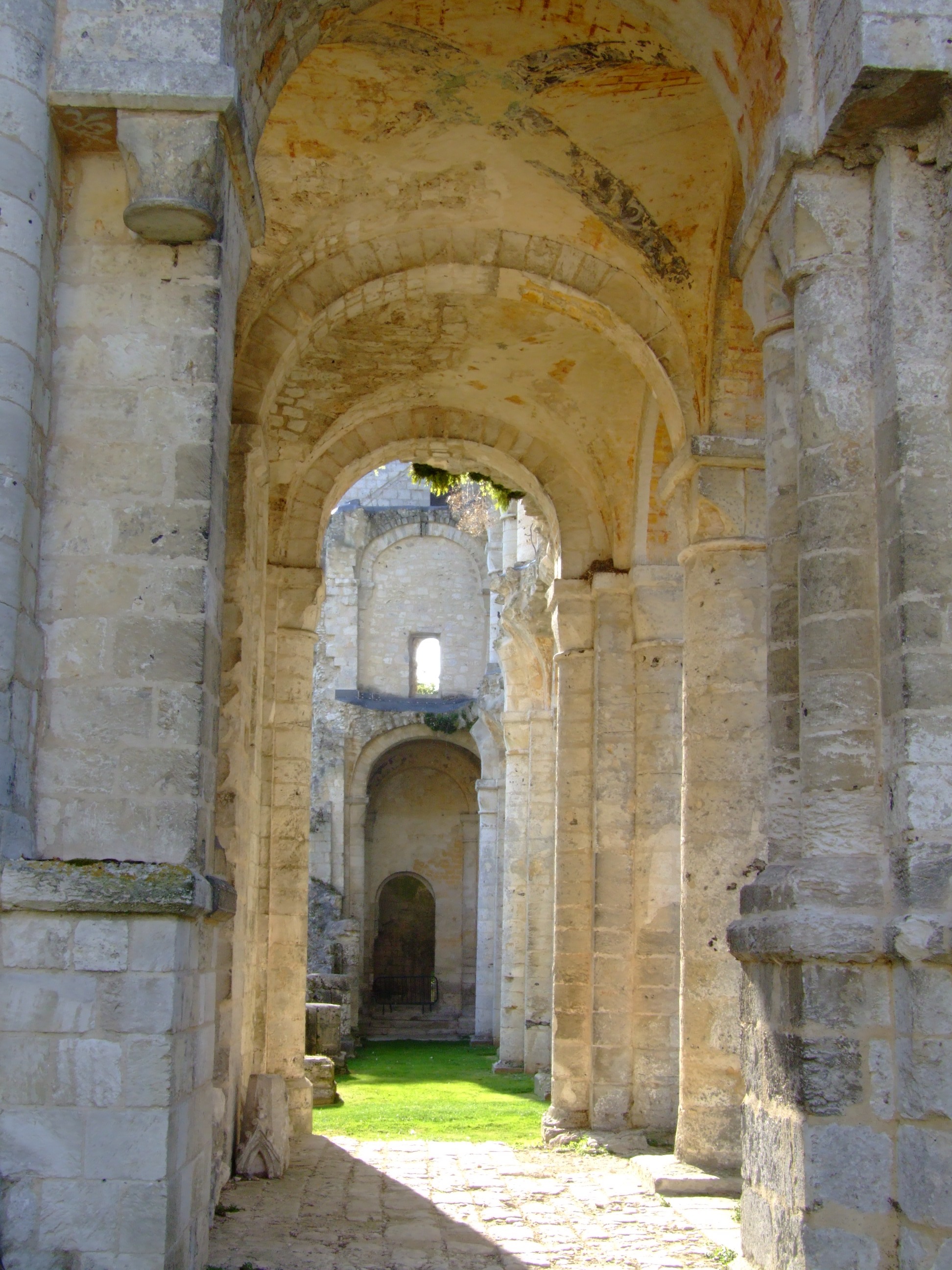

Détail du bas-côté nord : les colonnes engagées renforçant les piles fortes ont été incrustées en 1688-1692 lors de l'installation d'un voûtement sous la charpente :

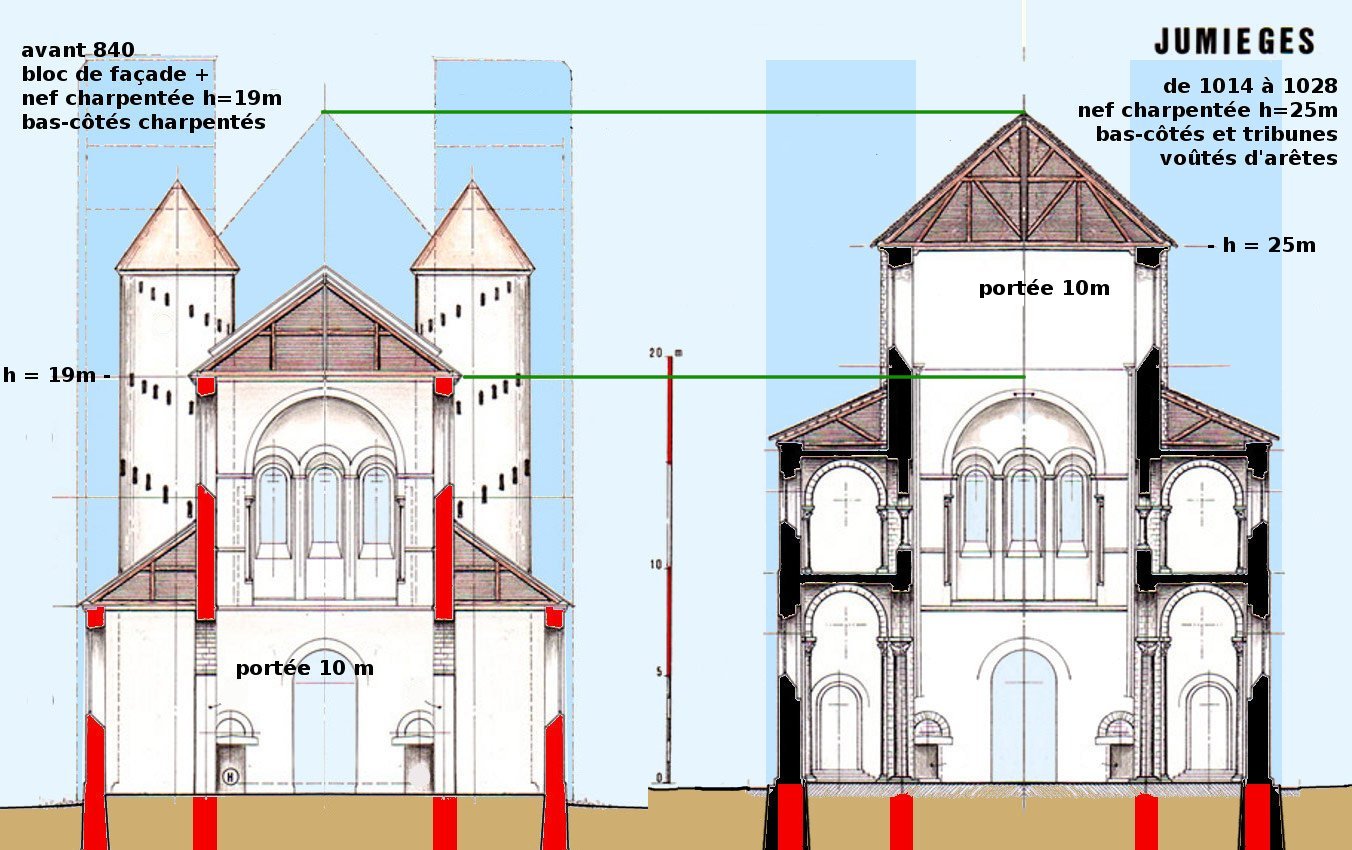

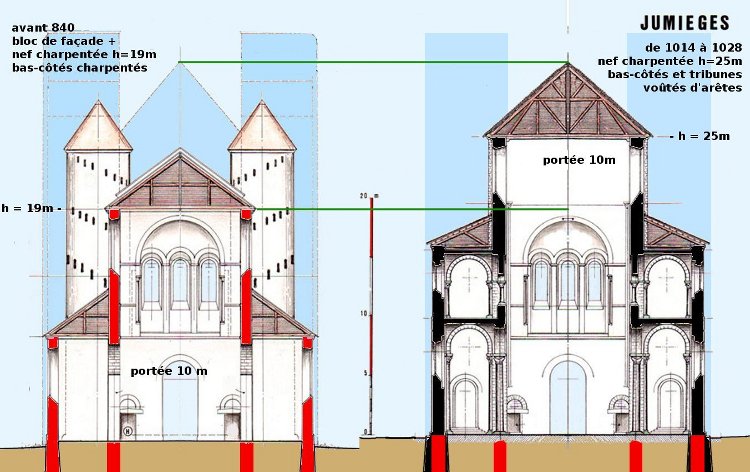

Sections de la nef montrant le revers de façade : comparaison par Philippe Gavet entre l'état carolingien avant 840 (en rouge) et la reprise par l'abbé Thierry de 1014 à 1028 (en noir) devant le profil des tours complétées par Robert de Jumièges avant 1052 : l'élévation intérieure du bloc de façade a été conservée :

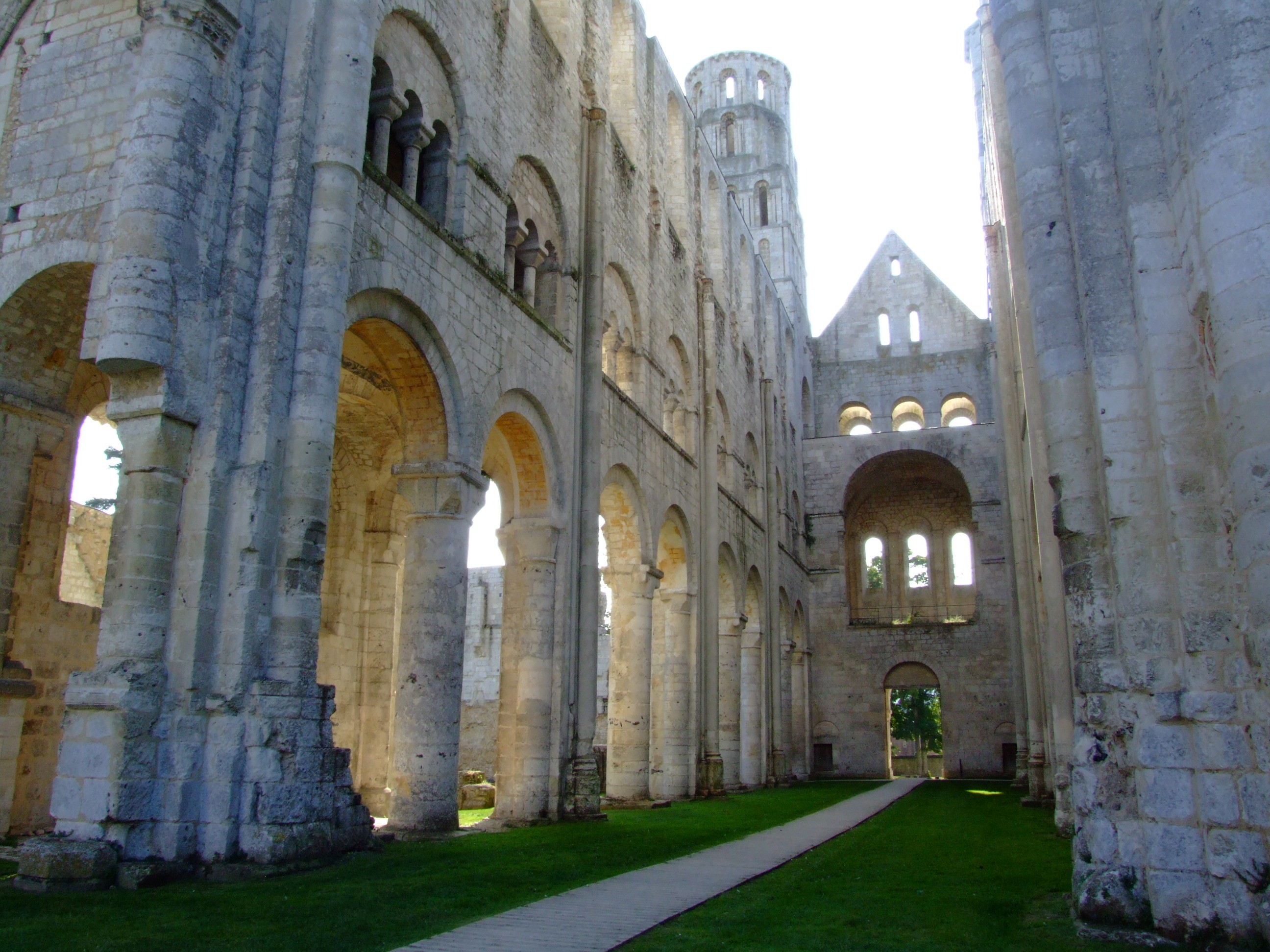

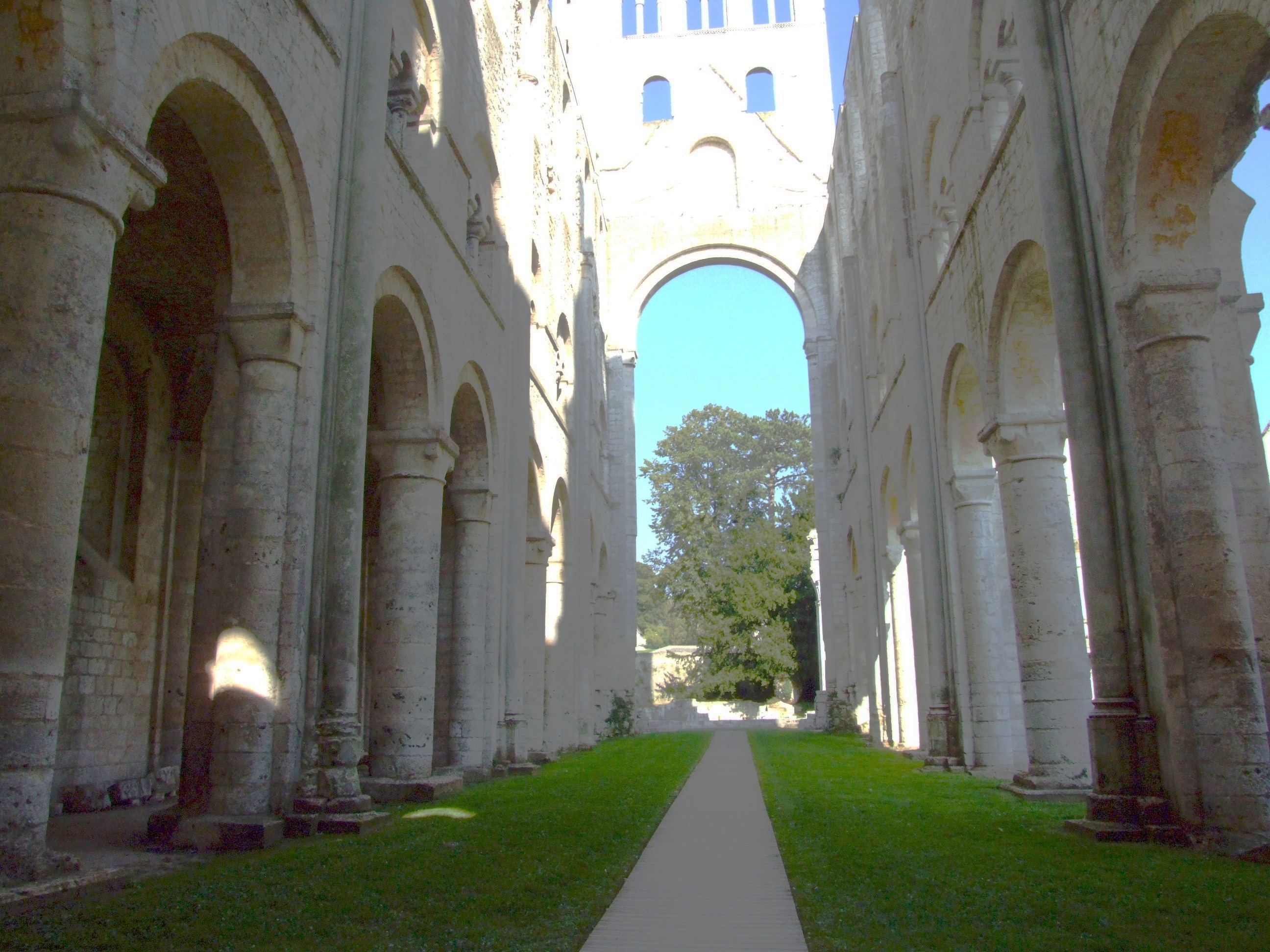

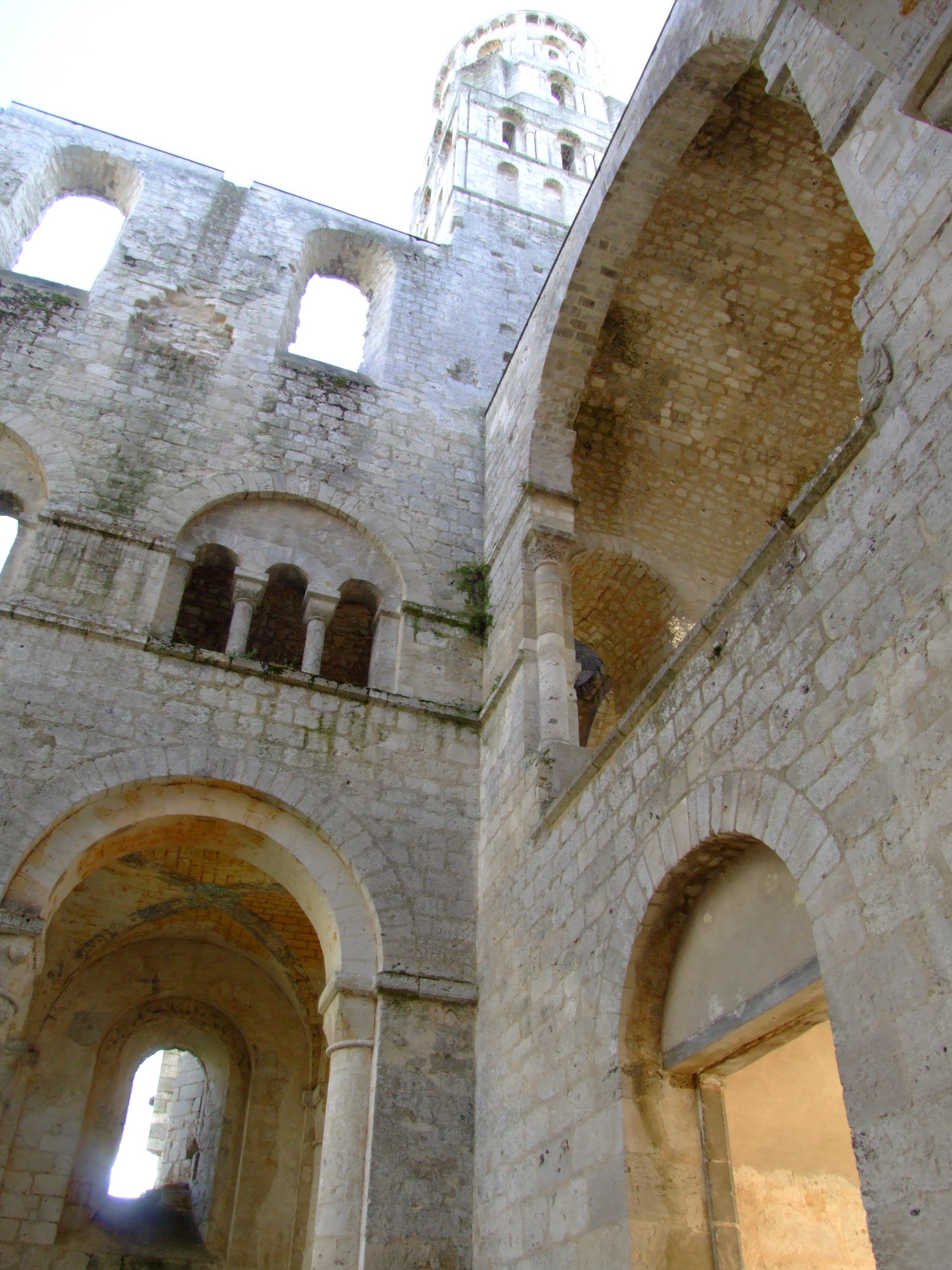

Vue depuis la croisée de transept, la nef autrefois charpentée et le revers de façade de l'abbé Thierry entre 1014 et 1028, sous la tour sud-ouest rehaussée par Robert de Jumièges avant 1052 :

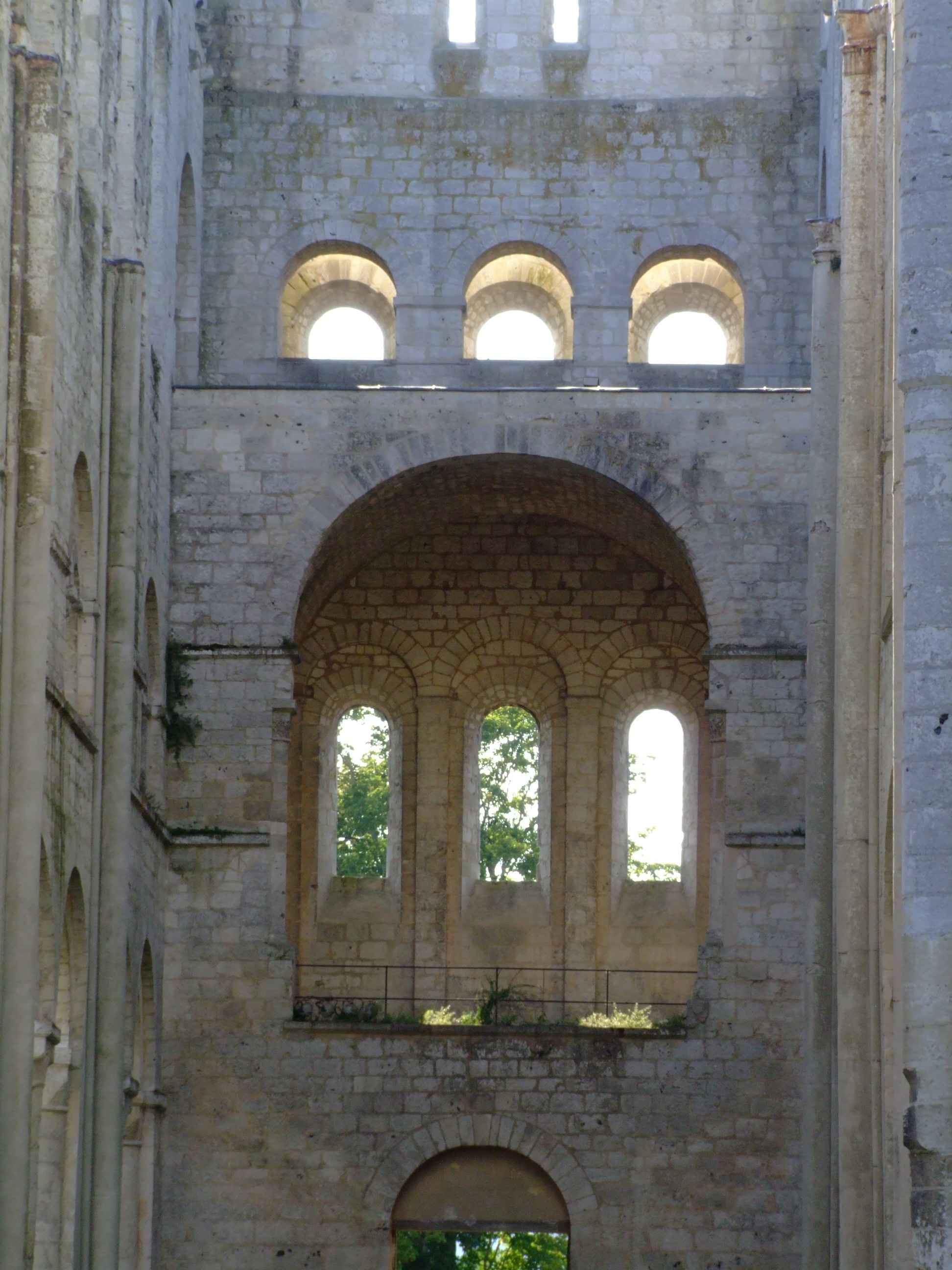

Détail de la façade intérieure du bloc de façade occidental et sa tribune princière conservée par l'abbé Thierry :

Détail des voûtements du bloc de façade occidental et de sa tribune princière conservée par l'abbé Thierry :

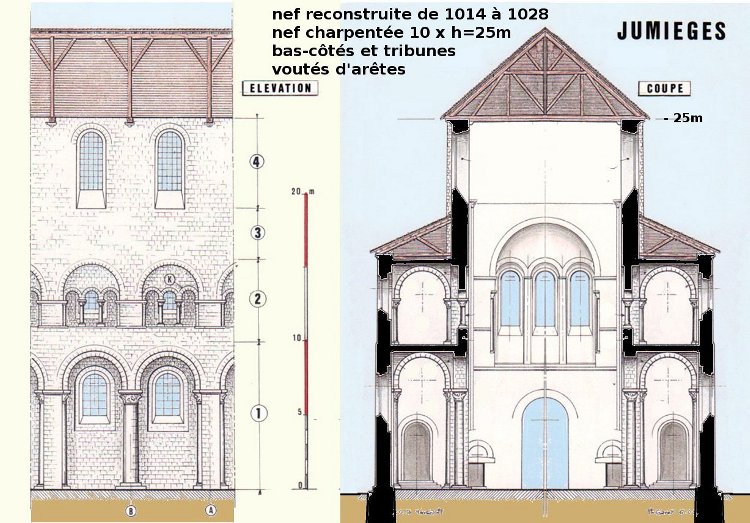

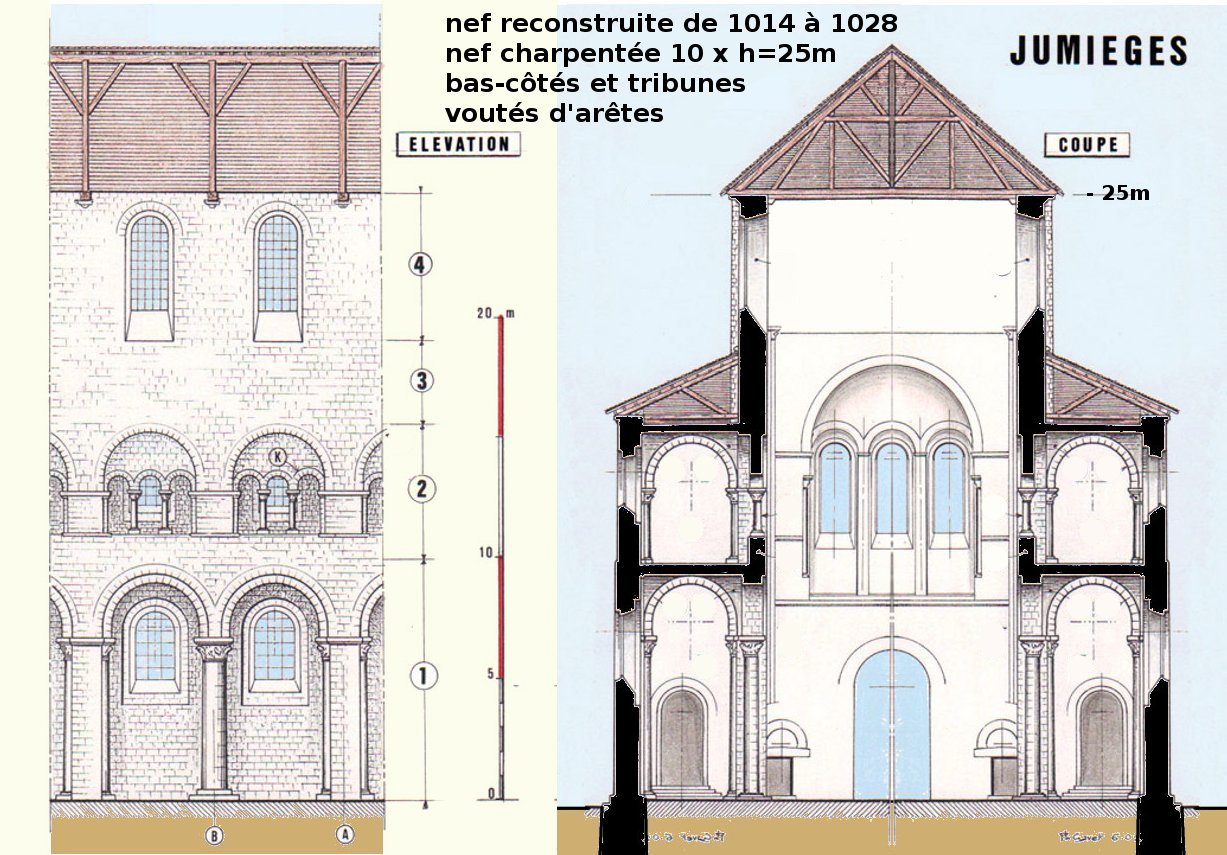

Elévation intérieure et section de la nef charpentée montrant le revers de façade par Philippe Gavet, montrant l'ampleur des travaux conduits par l'abbé Thierry de 1014 à 1028 :

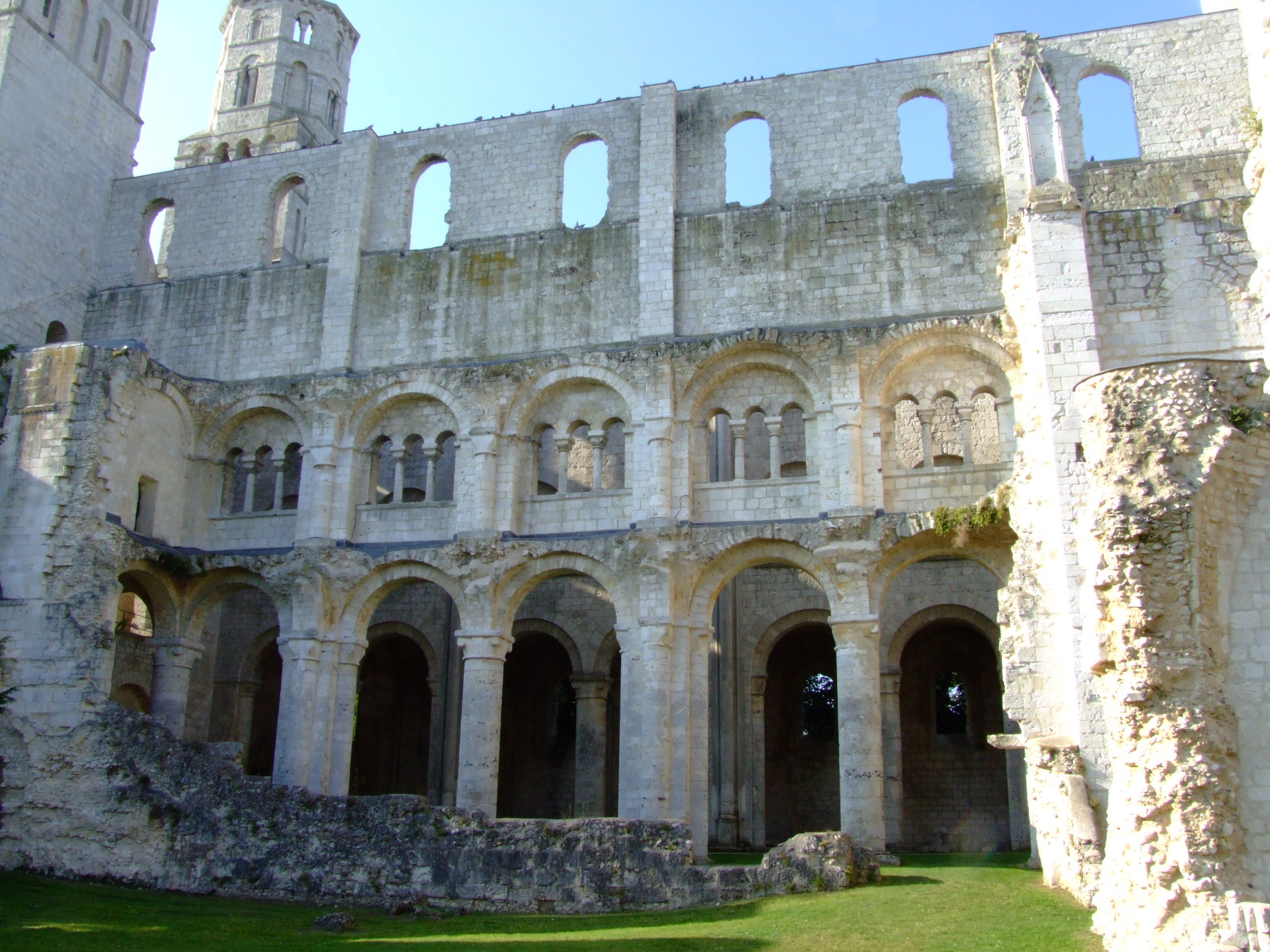

Elévation extérieure du mur sud de la nef, montrant l'arrachement des bas-côtés et des tribunes voûtées d'arêtes. Le mur lisse sous les fenêtres hautes correspond au comble charpenté couvrant les tribunes :

Détail des arrachements des voûtes d'arêtes des bas-côtés et des tribunes :

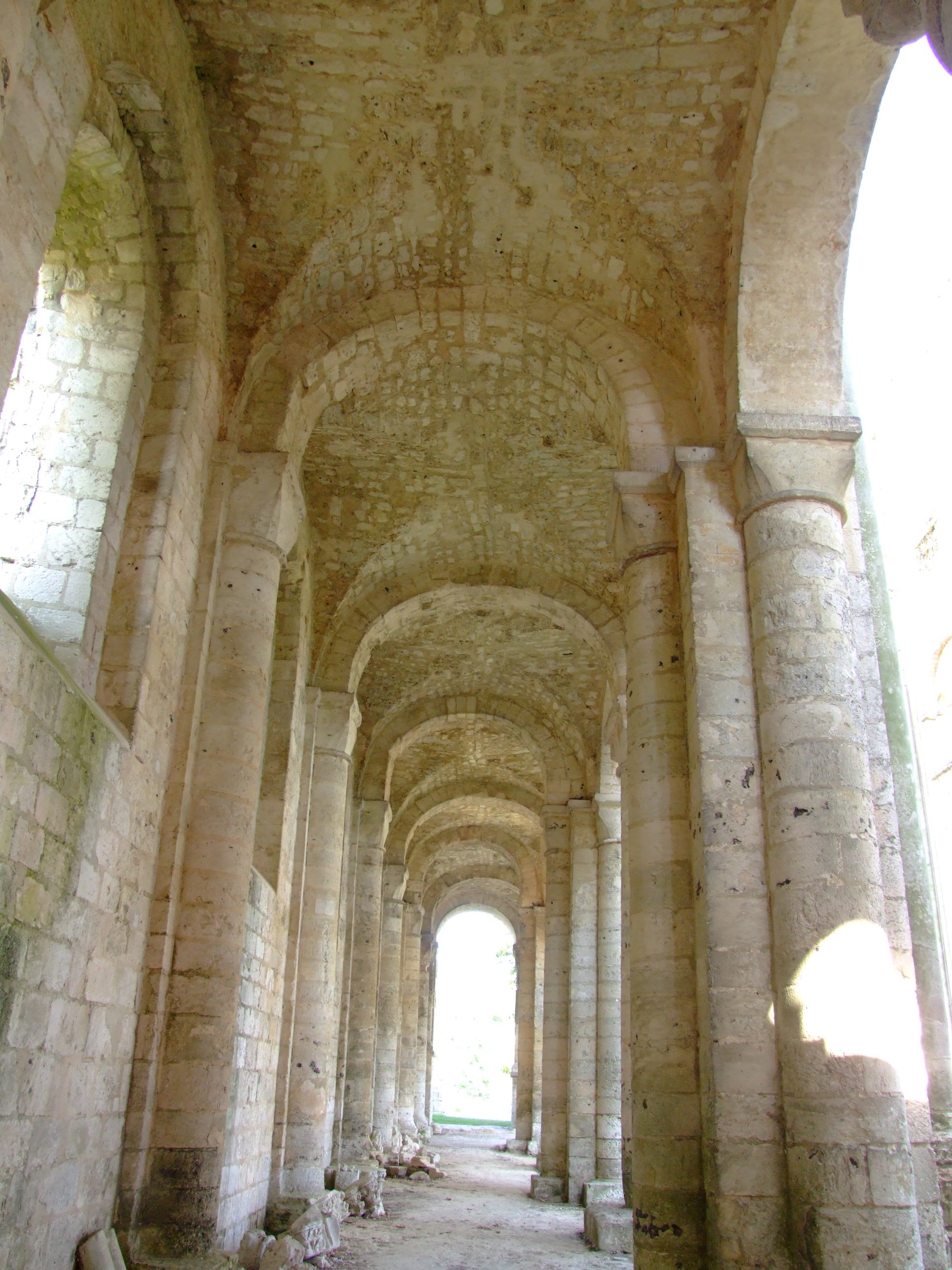

Les arêtes des voûtes des bas-côtés sont relevées d'une peinture qui fait croire à la présence d'ogives :

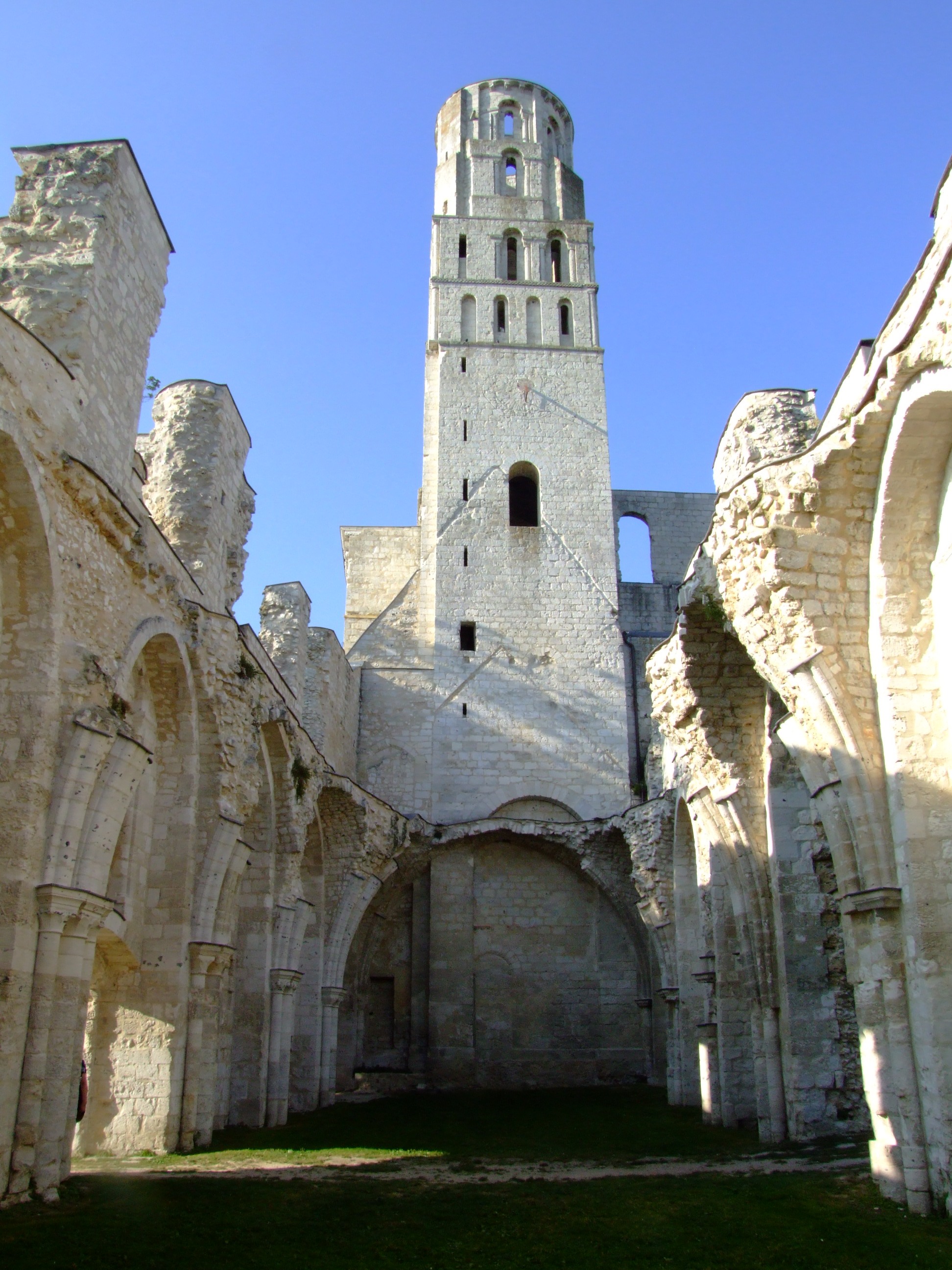

La tour sud-ouest du bloc de façade vue depuis les ruines du cellier du XIIe siècle :
