Voici le diaporama projeté par Frédéric Morin, architecte-conférencier, sur l'histoire de la fabrication des matériaux de construction :
le travail de l'argile cuite, briques et tuiles destinées à la construction.

histoire et techniques de la fabrication des matériaux de construction :
L'ARGILE, DE L'ADOBE CRUE A LA BRIQUE CUITE ET LA TUILE

BRIQUE CRUE : avant cuisson, la brique est crue...
La brique semble avoir été inventée en Mésopotamie (= Croissant Fertile) autour des fleuves Tigre et Euphrate, territoire qui a connu la "Révolution néolithique" et la sédentarisation des populations dès le 10ème millénaire avant J.-C. . Les briques crues les plus anciennes remontent au 8ème millénaire avant J.-C. ; le 4ème millénaire voit l'invention du moule à briques qui décuple la production. Les briques cuites constituant la première "pierre artificielle" obtenue par cuisson (si l'on exclut le plâtre obtenu par cuisson au 10ème millénaire) sont présentes dès 2.500 avant J.-C. en Mésopotamie et dans la vallée de l'Indus.

BRIQUE CUITE DE TRADITION MEDITERRANEENNE :
Les pays d'Afrique du Nord ont conservé une partie des briquetteries traditionnelles dont les produits ont été utilisés depuis l'Antiquité. Ici à Tozeur, ces manufactures artisanales témoignent des procédés ancestraux :

BRIQUE CUITE DE MANUFACTURE EUROPEENNE :
à Ligny-le-Ribault (45) la Briqueterie de la Bretèche depuis 1890 :

www.tuilerie-de-la-breteche.fr/

Inventé en 1858 par Friedrich Hoffmann et divisant souvent par deux la consommation de combustible des établissements qui l'avaient adopté, le four Hoffmann a le plan d'un anneau allongé dans lequel le feu continu se déplace. La charge à cuire ne bouge pas, c'est l'endroit où l'on porte la flamme qui se déplace. Le combustible est du charbon, il est déversé de place en place par des trous dans la voûte du four annulaire. La flamme est dite "renversée" car elle descend depuis la voûte vers une tranchée centrale qui collecte sous le sol les fumées pour les conduire vers une haute cheminée unique. La grande hauteur de cette cheminée installe le tirage qui extrait les gaz de combustion dont le volume est nécessairement remplacé par de l'air frais. Cet air frais apporte son oxygène pour la combustion du charbon ; en se réchauffant au contact des briques déjà cuites il les refroidit aussi ce qui va finir par permettre leur évacuation dans une zone ventilée. De l'autre côté de la zone mobile de combustion, les fumées et gaz chauds sont extraits du côté de la charge à cuire, ce qui termine leur séchage puis commence leur cuisson.
Un grand hangar abrite de tels fours ; leur toiture abrite le séchage des briques au-dessus du four :

BRIQUE CUITE DE MANUFACTURE EUROPEENNE :
à Glos (14) la Briqueterie Lagrive depuis 1898 :

www.briqueterielagrive.com/

BRIQUE CUITE DE MANUFACTURE EUROPEENNE :
à Allonne (60) la Briqueterie DeWulf depuis 1856 :

www.briqueterie-dewulf.fr/

BRIQUE CUITE DE MANUFACTURE EUROPEENNE :
à Dionval (28) la Briqueterie Lambert depuis 1859 :

www.tchorski.morkitu.org/1/dionval-01.htm

TUILERIE TRADITIONNELLE :
à Corbigny (58) à la Tuilerie de la Chapelle de Sarre depuis le XVIIIe siècle :

www.tchorski.morkitu.org/1/tuilerie-02.htm

L'Iran est un pays élevé (1.305m d'altitude moyenne malgré une longue bande côtière) et principalement désertique. Le bois y est donc rare, et la pierre onéreuse comme partout. Depuis des millénaires, la brique est ainsi le principal matériau de construction, y compris pour les surfaces horizontales portées par des voûtes ou des coupoles. Celles-ci sont souvent réalisées sans coffrages, ou alors avec un coffrage minimum et réutilisable.
Parmi les réalisations anciennes, le Pol-e Dokhtar = Pont des Filles a été construit en briques au VIIIe siècle voire sous les Sassanides (224-651AD) et offre une portée de la grande arche 24 mètres :

Durant la dynastie safavide d'Iran (1501-1736), Shah Abbas 1er (1571-1629) a établi sa capitale à Ispahan en 1598. Parmi les nombreuses constructions autour de la grande place Naghch-e Djahan « place de la moitié du monde » (1612), il ordonne l'édification des souks « Bazaar-e Bozorg » dont la construction exploite la brique de mille et une manières pour les voûtes et les coupoles :

A Ispahan encore le pont-barrage de Khadjou a été construit par Shah Abbas II vers 1650 :

Tabriz - Grand Bazar sans doute au moins partiellement reconstruit par Karim Khan Zand par après le tremblement de terre de 1778 et Timcheh Mozaffariyeh le souk aux tapis et ses fameuses coupoles de briques, ensemble classé au Patrimoine Mondial de l'UNESCO en 2010 puis lauréat en 2013 du Prix de l'Aga Khan pour l'Architecture :

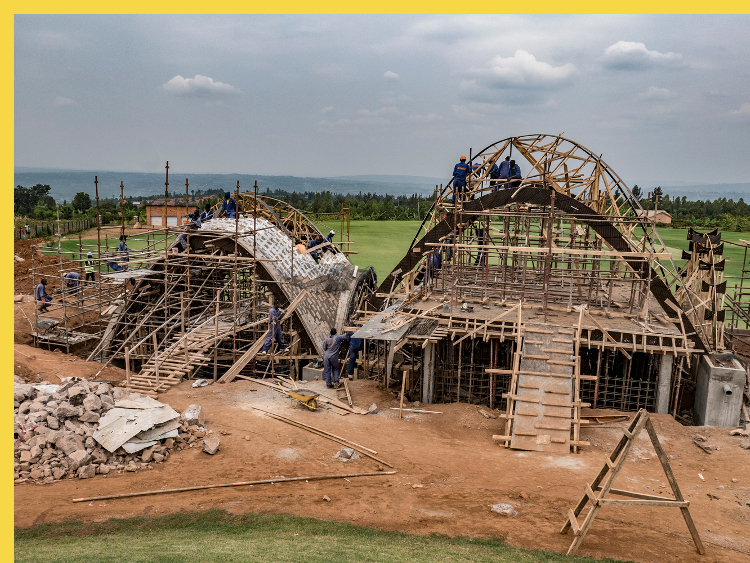

Le Rwanda contemporain offre l'exemplaire construction d'un stade de cricket dont les locaux sont couverts de trois voûtes coupoliformes. La face extérieure fut couverte de pierres de manière à fixer de la terre désormais végétalisée. La face intérieure montre la belle disposition des briques montées au plâtre qui a servi de coffrage perdu, à l'image des "voûtes catalanes" :

Ces "voûtes catalanes" montées au plâtre en briques d'abord légères, servant éventuellement de coffrage perdu à une structure plus lourde, ont été expérimentées par Antonio Gaudi autour de Barcelone, par exemple à la Colonia Guell de Santa-Coloma de Cervello :
